10 Stuks 5V Mono Stereo Bluetooth Ontvanger Audio Module-Snelle verzending

Description

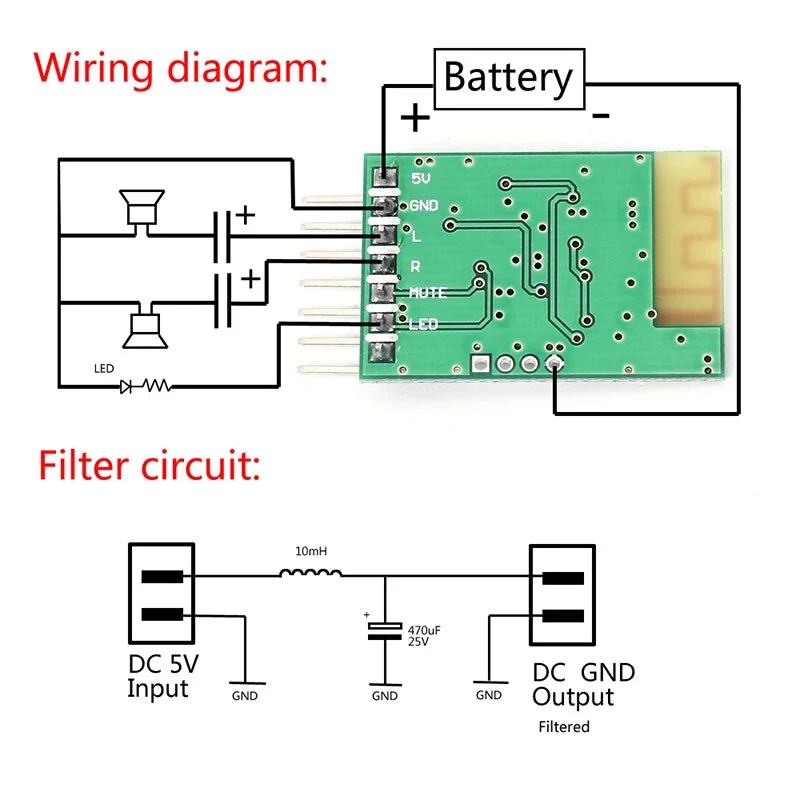

Poort beschrijving:

• Voeding:Sluit de positieve pool van de voeding aan. Het spanningsbereik is 4.1V tot 5V. Overschrijd dit bereik niet om schade aan de module te voorkomen.
• Aarde:GDN is verbonden met de negatieve pool van de voeding en is ook de aarde van audio. Zorg ervoor dat deze gescheiden is van de audiomassa.
• Linkerkanaal:Sluit de linkerkanaalingang van de eindversterker aan op het linkerkanaal van de oortelefoon. Het wordt aanbevolen om een condensator op de uitgangspoort aan te sluiten.
• Rechter kanaal:Sluit de rechterkanaalingang van de eindversterker aan op het rechterkanaal van de oortelefoon. Ook hier wordt een condensator aanbevolen.
• Mute output poort:Deze poort is standaard ingesteld op een hoog niveau. Bij mute schakelt de poort naar een laag niveau.
• Statusindicator:Wanneer Bluetooth niet is verbonden, knippert het lampje snel. Zodra de verbinding tot stand is gebracht, knippert het langzaam.
• Gereserveerde poort:Deze poort is opgetrokken tot 5V. Bij activatie door een laag niveau wordt deze uitgeschakeld.

Let op: gebruik soldeermethoden voor de verbindingen tussen de Bluetooth-audiomodule en de voeding of audio-interface om ruis te voorkomen.

Voorzorgsmaatregelen:

• Voeding:Gebruik bij voorkeur een lineair gereguleerde voeding. Bij gebruik van DC-DC-voeding, voeg een LC-filter toe om harmonische verstoringen te verminderen.
• Antenne:Houd de Bluetooth-antenne uit de buurt van sterke elektromagnetische signalen en metalen voorwerpen.
• Buitenmantelafscherming:Zorg ervoor dat de metalen behuizing geen afschermend effect heeft op het Bluetooth-signaal.

Veel voorkomende probleemafhandeling:

• Huidig geluid:Dit kan veroorzaakt worden door aarding. Zorg ervoor dat de aarddraad kort en dik is en dat voedingsaarde en audiomassa gescheiden zijn.
• Zwakt Bluetooth-signaal:Controleer de voedingsspanning en gebruik een diode en condensator indien nodig.
• Bluetooth-signaal niet gevonden:Dit kan te maken hebben met een abnormale voedingsspanning of rimpel. Probeer de verbinding opnieuw tot stand te brengen.
• Geluidsverwerking:Ruis kan ontstaan door bedrading. Verbeter het aardingspunt om dit op te lossen.

Pakket inbegrepen:
10 x 5V Mono Stereo Bluetooth-ontvanger Audiomodule
