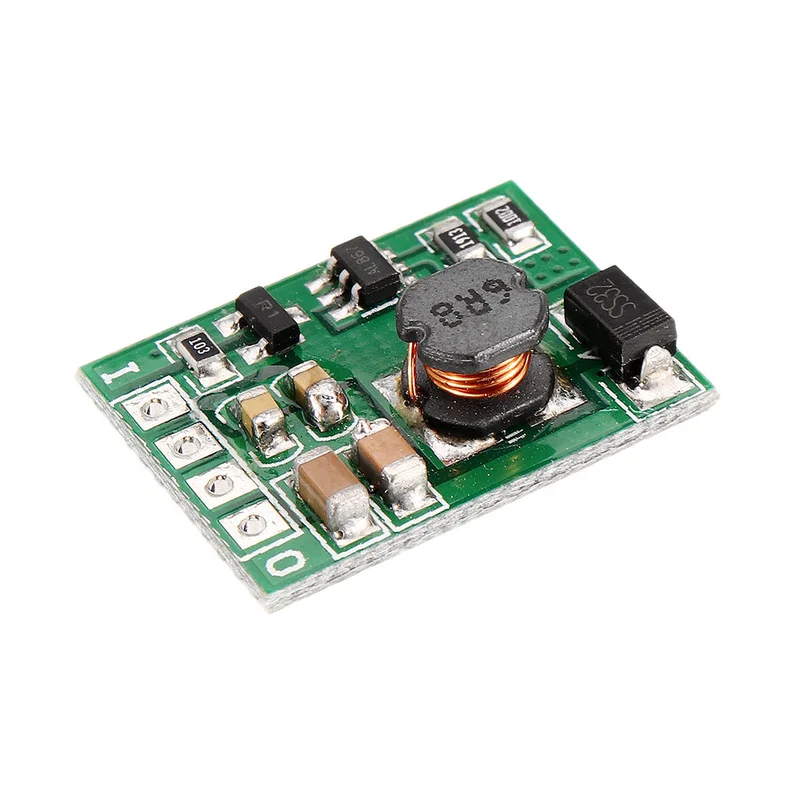

10 Stuks DC 12V step-up boost converter spanningsgeregelde voeding module-Snelle verzending

Description

Specificaties:

• Werkfrequentie: 1 MHz
• Tot 94% efficiëntie (meestal 75% – 91%)
• Ruststroom: schakeloutput 210uA aan, schakeloutput 5uA uit
• Bedrijfstemperatuur: -40 ~ +85 ℃
• Opslagtemperatuur: -65 ~ +150 ℃
• Afmetingen: 20 x 15 x 6 mm
• Gewicht: 1,5 gram
• Bescherming:
• Overstroombeveiliging (OCP)
• Overspanningsbeveiliging (OVP)
• Kortsluitbeveiliging (SCP)
• Overtemperatuurbeveiliging (OTP)

Uitgang 12V:

• Ingangsspanning DC 2,6 ~ 5,5 V, uitgang DC 12V ± 3%
• Maximale output: 12V / 550mA (zie onderstaande tabel voor details)

Pin beschrijving:

• Vi: invoer positief (+)
• Nl: Uitgang inschakelen, verbinden met GND zet uitgang aan, niet aangesloten (of verbinden met Vi) zet uitgang uit. Deze pin kan ook worden bestuurd door MCU, laag niveau zet uitgang aan, hoog niveau zet uitgang uit.
• G: Input en output negatief (GND / -)
• Vo: Positieve output (+)

Toepassingen:

• Batterij aangedreven apparatuur
• Instrumentatie, multimeter
• Kleine motoren
• PTZ camera webcam
• IP camera
• Speelgoedauto’s en boten
• Modelvliegtuigen
• Powerbank
• LED verlichting
• Wifi router
• PLC RS485 apparaten

Aandacht:

• 1. De ingangsspanning mag niet groter zijn dan de maximale ingang.
• 2. Uitgangsvermogen kan voor langere tijd niet groter zijn dan de maximale belasting.
• 3. Ingangsvermogen moet groter zijn dan de uitgangsstroom, vanwege het stroomverbruik van de module zelf.

Pakket inbegrepen:

• 10 x 12V step-up boost converter spanningsregeling
