Beschrijving:

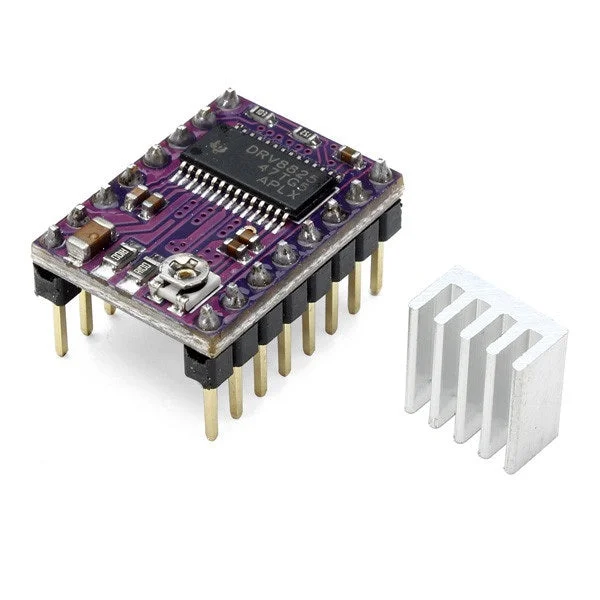

Deze module heeft een interface pinout die vrijwel identiek is aan die van de A4988 stappenmotor driver, waardoor deze kan worden gebruikt als een hogere prestatie vervanger in veel toepassingen.
De DRV8825 beschikt over een instelbare stroomlimiet, overstroom- en overtemperatuurbeveiliging, en biedt zes micro-resoluties (tot 1/32 stap).
Het ondersteunt een voedingsspanning van 8,2 – 45V en kan tot ongeveer 1,5A per fase leveren zonder extra koeling, en tot 2,2A met voldoende koeling.
Kenmerken:
- Eenvoudige interface voor besturing van stap en richting
- Directe aansluiting op 3.3V en 5V systemen
- Ondersteunt thermische uitschakeling, overspanning en onderspanning
- Ondersteuning voor kortsluiting naar aarde en kortsluitbeveiliging
- Zes verschillende stapresoluties: full-step, half-step, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap
- 4-laags, 2 oz koper PCB voor verbeterde warmteafvoer
- Verstelbare stroomregeling met potentiometer voor maximale stroomuitgang
- Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snel of langzaam verval)
- Maximale voedingsspanning van 45V
- Ingebouwde regelaar (externe logische spanning vereist)
Pakket bevat:
- 10 x DRV8825 stappenmotor stuurprogramma
- 10 x koellichamen
