Description
Voorzieningen:

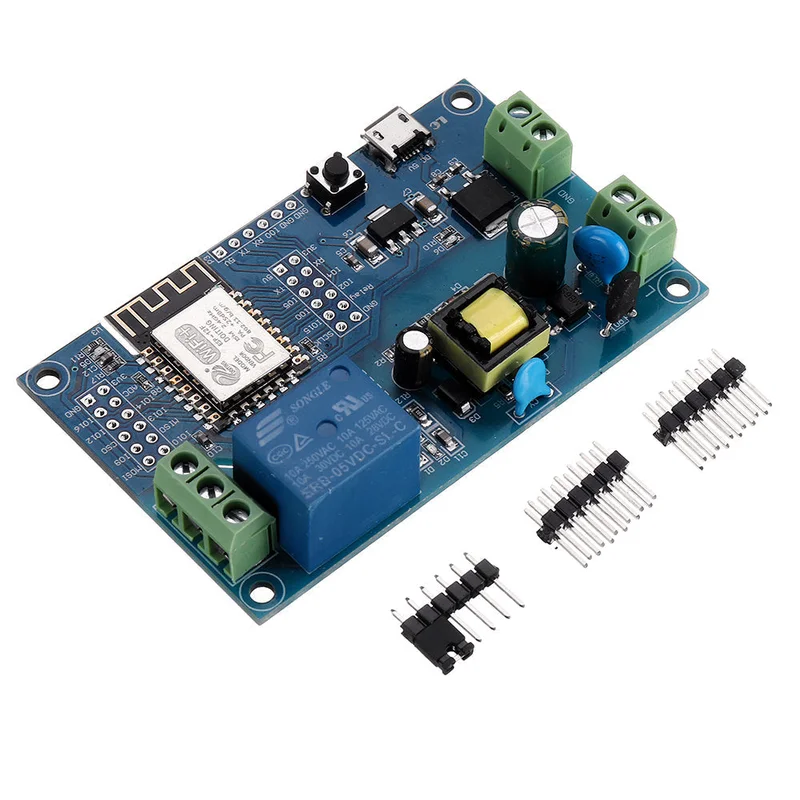

- Volwassen en stabiele ESP-12F WiFi-module met een grote capaciteit van 4M Byte Flash.
- De I/O-poort en de UART-programma-downloadpoort van de WiFi-module zijn toegankelijk voor secundaire ontwikkeling.
- Ingebouwde AC-DC stroomvoorzieningsmodule, ondersteunt voedingsmodi AC90-250V / DC7-12V / USB5V.
- Ingebouwde resetknop voor de WiFi-module.
- Ondersteunt ontwikkeltools zoals Eclipse en Arduino IDE, met referentieprogramma’s voor de Arduino-ontwikkelomgeving.
- Bevat één 5V relais, geschikt voor het schakelen van belastingen met een werkspanning tot AC250V / DC30V.
- Ingebouwde voedingsindicator, 1 programmeerbare LED en relaisindicator.
Functies:
- L, N: AC90-250V voeding.
- AC90-250V naar DC5V schakelende voeding (raak de wisselstroomvoeding niet direct aan met uw hand!).
- VCC, GND: DC7-12V voeding.
- USB: DC5V USB-voeding.
- Opmerking: AC90-250V, DC7-12V, DC5V USB kan als een van de drie voedingsmethoden worden geselecteerd.
- 6X6mm-knop: resetknop voor de ESP8266.
- UART-programma downloadpoort: GND, RX, TX, 5V van de ESP8266 zijn verbonden met GND, TX, RX, 5V van de externe TTL seriële module. IO0 moet tijdens het downloaden met GND verbonden zijn en daarna worden losgekoppeld.
- GPIO pin-out poort.
- Relaisuitgang: normaal gesloten einde, relais is verbonden met COM vóór het intrekken en losgekoppeld na het intrekken.
- COM: gemeenschappelijk einde.
- NO: normaal open, relais is losgekoppeld voor het intrekken en verbonden met COM na het intrekken.
- Voedingsindicatie LED.
- Programmeert LED.
- Relais-indicatie-LED: licht op tijdens het inhalen.
Inleiding tot de terminal GPIO:
| Aantal | Naam | Functie | Aantal | Naam | Functie |
|---|---|---|---|---|---|
| 1 | GND | Voedingsgrond | 13 | IO10 | GPIO10 |
| 2 | Relais | De relaisdrive-poort wordt standaard aangedreven door IO5. Voor andere I/O kan R14 worden verwijderd en de I/O van het relais op deze pen worden aangesloten. | 14 | MISO | Slave output ingang |
| 3 | IO2 | GPIO2; UART1_TXD | 15 | IO13 | GPIO13; HSPI_MOSI; UART0_CTS |
| 4 | IO4 | GPIO4 | 16 | IO14 | GPIO14; HSPI_CLK |
| 5 | RX | UART0_RXD; GPIO3 | 17 | ADC | A/D conversieresultaat. Ingangsspanning 0 ~ 1V, waarde: 0 ~ 1024 |
| 6 | 3V3 | 3.3V voeding | 18 | 3V3 | 3.3V voeding |
| 7 | SCLK | Klok | 19 | MOSI | Slave ingang |
| 8 | IO15 | GPIO15; MTD0; HSPICS; UART0_RTS | 20 | IO9 | GPIO9 |
| 9 | IO0 | GPIO0 | 21 | CS0 | Chip Select |
| 10 | IO5 | GPIO5 | 22 | IO12 | GPIO12; HSPI_MISO |
| 11 | TX | UART0_TXD; GPIO1 | 23 | IO16 | GPIO16 |
| 12 | 5V | 5V voeding | 24 | GND | Voedingsgrond |
Pakket bevat:
- 10 x Ontwikkelingsbord
