Description
Specificaties:
- Ingangsspanning: 5.5V-30V
- Uitgangsspanning: 0.5V-30V
- Uitgangsstroom: 3A voor een stabiele werking, tot 4A na verhoging van de warmtedissipatie
- Uitgangsvermogen: natuurlijke warmteafvoer 30W, verbeterde warmteafvoer 50W
- Overdrachtsefficiëntie: ca. 88%
- Werkfrequentie: 180 KHz
- Beveiliging tegen kortsluiting: Ja (automatisch uitschakelen van de uitvoer na kortsluitbeveiliging en opnieuw inschakelen door opnieuw in te schakelen)
- Low-Voltage Protection: Ja (Standaard is 5V, onder 5V, de output sluit automatisch af en wordt opnieuw geactiveerd door opnieuw in te schakelen)
- Bescherming tegen omgekeerde verbindingen: Nee
- Modulegrootte: 56x20x21mm
Kenmerken:

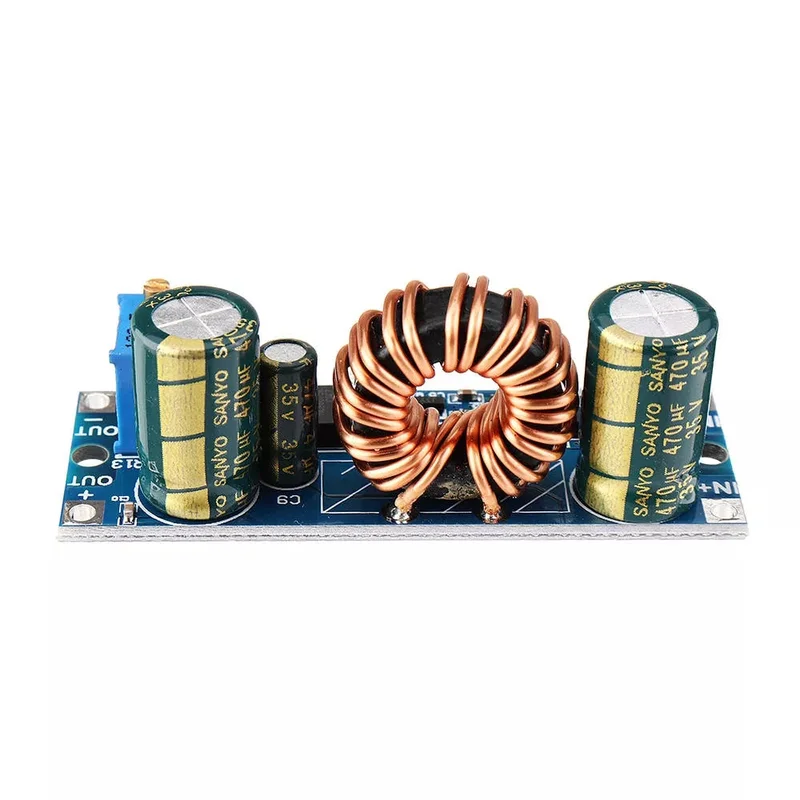

Deze module maakt gebruik van een step-up en step-down chip als de belangrijkste controller, met een externe 60V 75V MOS-buis als schakelbuis en dubbele 60V 5A SS56 schottky diodes voor rectificatie. Dit zorgt voor een groot vermogen en hoog rendement. De module kan zowel verhogen als verlagen. Bijvoorbeeld, als de uitgangsspanning is ingesteld op 18V, blijft de constante spanning 18V, ongeacht de ingangsspanning tussen 5,5 en 30V. Bij een ingang van 12V kan de potentiometer worden ingesteld op een uitgang van 0,5-30V.
- Zorg ervoor dat de stroomvoorziening altijd groter is dan de benodigde uitgangsbelasting.
- Voor volledige uitvoer moet de ingangsspanning meer dan 7V zijn. Bij een ingangsspanning van meer dan 5,5V is het uitgangsvermogen ongeveer 15W.
Pakket bestaat uit:
Afbeeldingen:
