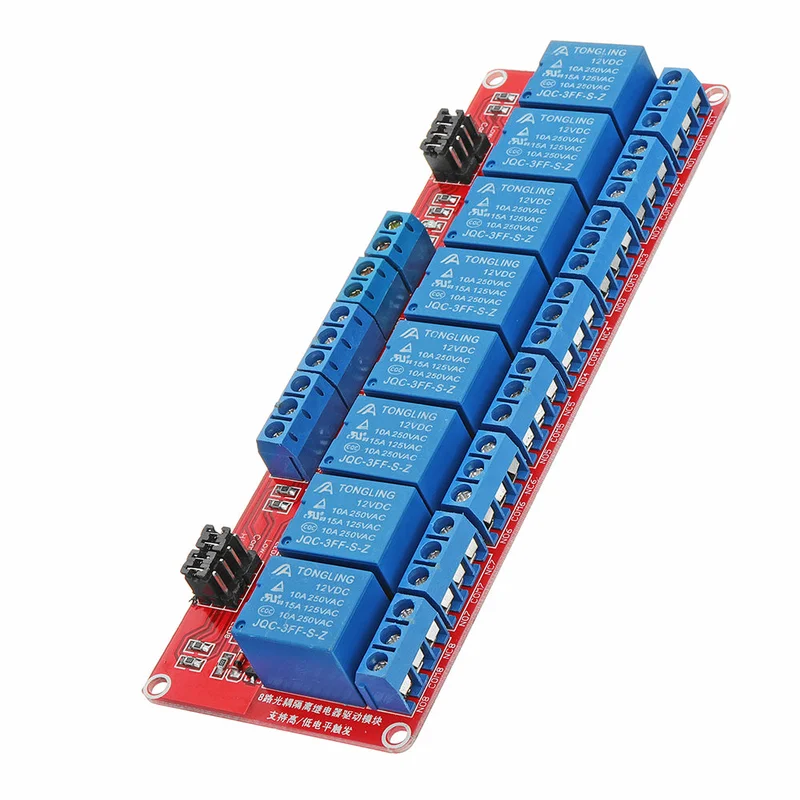

12V 8-kanaals optocoupler relaismodule-Snelle verzending

Description

Beschrijving:

Deze module maakt gebruik van hoogwaardige relais met normaal open interfaces.

Het is uitgerust met SMD optocoupler isolatie voor een stabiele prestatie en rijvermogen.

De module kan worden ingesteld op hoog of laag niveau via een jumper.

Het fout-tolerante ontwerp zorgt ervoor dat het relais niet werkt als de besturingslijn is onderbroken.

De stroomindicator (groen) en de relaisstatusindicator (rood) geven de status aan.

Het interfaceontwerp is gebruiksvriendelijk, met directe aansluitingen voor terminalleidingen, wat het zeer handig maakt.

Specificaties:

• Maximale belasting: AC 250V / 10A, DC 30V / 10A
• Stroom: 5mA
• Werkspanning: 12V
• Moduleomvang: 140 x 50 x 18,5 mm (L x B x H)
• Vier montagegaten met een diameter van 3,1 mm

Module interface:

• DC +: positieve voeding (VCC)
• DC -: negatieve voeding (GND)
• IN: kan een hoog of laag niveau bedienen voor het relais

Relais uitgangen:

• NO: normaal open relaisinterface
• COM: gemeenschappelijke interface voor relais
• NC: normaal gesloten relaisinterface

Hoge en lage niveau opties:

• Laagniveau wanneer de jumper op de LOW pin is aangesloten
• Hoog niveau wanneer de jumper verbinding maakt met de HIGH pin

Pakket inbegrepen:

• 1 x 8-kanaals H / L niveau optocoupler relaismodule
