Description
Kenmerken:
- Maat: ca. 1,7 x 3,5 cm
- Bedrijfsspanning: 4 – 28V
- Bedrijfsstroom: 2,8 mA (typisch), 3mA (max)
- Sonde afstand: 5-9m
- Zendvermogen: 20mW (typisch), 30mW (max)
- Uitgangsspanning: 3.2 – 3.4V
- Uitvoerspanning rijvermogen: 100mA
- Uitgangscontrole laag niveau: 0V
- Uitgangscontrole hoog niveau: 3.3V
- Bedrijfstemperatuur: -20 – 80 ℃
- Opslagtemperatuur: -40 – 100 °C

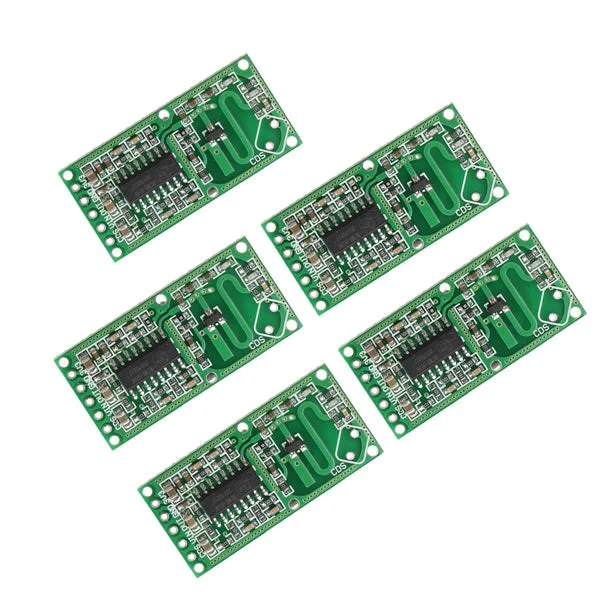

Deze module heeft een verstelbare afstand en hoge gevoeligheid, met een betrouwbare en grote inductiehoek. Het is breed toepasbaar in menselijke inductie verlichting en inbraakalarmen.
Aanpassing deel introductie:
- C-TM:Stel de herhaalde tijd in, standaard is 2s. De capaciteit van de condensator beïnvloedt de herhaaltijd. De werkelijke frequentie kan worden berekend met de formule: T = (1 / f) * 32768.
- R-GN:Aanpassing van de sonde-afstand; verbind met een weerstand om de afstand te verkorten. Zonder verbinding is de afstand 7m; met een 1M ohm weerstand is de afstand 5m.
- R-CDS:Interne VCC parallelschakeling met een interne 1M ohm-weerstand naar de CDS-pen. Verbind de CDS met een fotoresistor om de sondefunctie ’s nachts uit te schakelen.
Pin-definitie:
- 3V3: 3V3 uitgang
- GND: grond
- UIT: stuuruitgang; bij detectie van bewegende objecten geeft het een hoog niveau
- VIN: ingangsspanning, 4-28V
- CDS: Control-chip inschakelen, lager dan 0,7V, OUT geeft continu een laag niveau uit
Pakket inbegrepen:
- 15 x sensor module
