Description
Kenmerken:

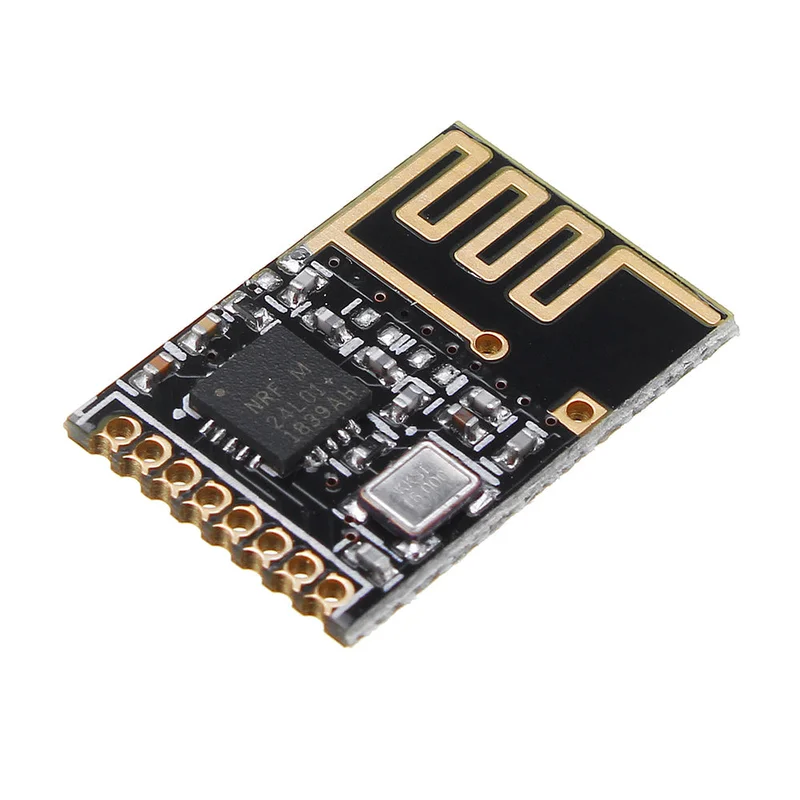

Deze 2.4G draadloze module is compact en beschikt over een onboard antenne. Het biedt hoge luchtsnelheden tot 2 Mbps en maakt gebruik van een SPI-interface. De module is een geïntegreerde transceiver en ontvanger, met hoge stabiliteit en goede kostenprestaties. Het is geschikt voor diverse toepassingen binnen het Internet of module is ideaal voor gebruik in draadloze toetsenborden, afstandsbedieningen, somatosensorische apparaten, actieve RFID, NFC en low-power ad hoc draadloze sensornetwerken. Het is een uitstekende keuze voor module is ontworpen met stempelgaten, waardoor deze eenvoudig kan worden geïntegreerd in bestaande producten, zowel voor prototyping als specificaties:
- Ondersteunt zeskanaals gegevensontvangst.
- Compatibel met gangbare modulatiemethoden zoals GFSK en FSK.
- Ondersteunt datasnelheden van 2 Mbps, 1 Mbps en 250 Kbps.
- Met een vierdraads SPI-interface kan een snelheid van 10 MHz worden bereikt.
- Bevat een interne intelligente ARQ Baseband Protocol-engine.
- Hardware-onderbreking voor het verzenden en ontvangen van gegevens.
- Ondersteunt 1 bit RSSI-uitvoer.
| Nummer | Pin | Richting | Functie |
|---|---|---|---|
| 1 | VCC | – | Voeding tussen 2.0 – 3.6V |
| 2 | GND | – | Aarde, aangesloten op referentiepotentiaal |
| 3 | CE | Invoer | Controle pin |
| 4 | CSN | Invoer | Chip select pin voor SPI-communicatie |
| 5 | SCK | Invoer | SPI-busklok |
| 6 | MOSI | Invoer | SPI-gegevensinvoer |
| 7 | MISO | Uitgang | SPI-gegevensuitgang |
| 8 | IRQ | Uitgang | Onderbreek signaaluitvoer, actief laag |
