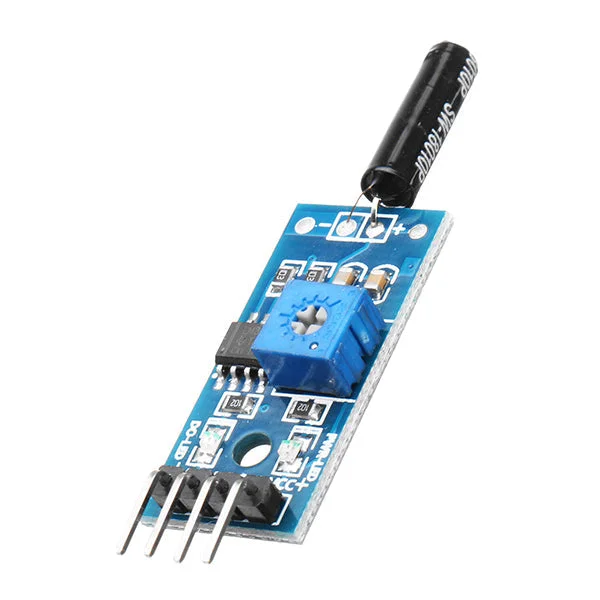

Description
Kenmerken:
- Gebruik van standaard SW-18015P trillingssensor voor verschillende gevoeligheidsinstellingen.
- Comparatoruitgang met schoon signaal, goede golfvorm en sterk rijvermogen (meer dan 15mA).
- Werkspanning: 3.3V tot 5V.
- Uitgangsvorm: digitale schakeluitgang (0 en 1).
- Voorzien van een vaste boutgat voor eenvoudige installatie.
- PCB afmetingen: 3,2 cm x 1,4 cm.
- Gebruik van LM393 breedspanning comparator.
Module-interface beschrijving (3-draads):
- VCC: externe 3.3V-5V spanning (kan direct worden aangesloten op 5V en 3.3V).
- GND: externe GND.
- DO: digitale signaaluitgang.
Wanneer VCC en GND zijn aangesloten, licht de module power indicator op. Zet de module op een vlakke ondergrond en stel de blauwe potentiometer in totdat het indicatielampje brandt. Draai de potentiometer een beetje terug zodat het lampje uitgaat. Wanneer de module wordt geschud, gaat het lampje weer branden. Dit toont aan dat de trilling de module activeert.
Toepassing:
Geschikt voor diverse toepassingen zoals trillingsdetectie, diefstalalarmsystemen, intelligente voertuigen en elektronische bouwstenen. Let op: de triggertijd is kort bij kleine trillingen, wat mogelijk niet voldoende is om een relais te bedienen.
Pakket bevat:
