Description
Kenmerken:

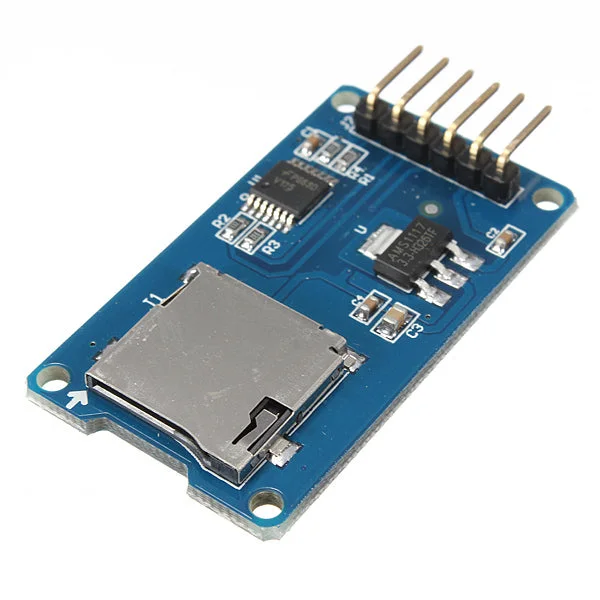

Deze module is een Micro SD-kaartlezer die gebruikmaakt van de SPI-interface via een bestandssysteemdriver, waardoor microcontrollers de Micro SD-kaart kunnen lezen en schrijven. Gebruikers kunnen de bijgeleverde IDE gebruiken om de initialisatie en het lezen/schrijven van de bibliotheekkaart te voltooien.
Module functies:
Ondersteunt Micro SD-kaarten (tot 2G) en Micro SDHC-kaarten (tot 32G, high-speed kaarten).
Het niveauomzettingscircuit kan werken op 5V of 3.3V.
Voeding: 4,5 V tot 5,5 V, met een 3,3 V spanningsregelaar op de printplaat.
Communicatie-interface: standaard SPI-interface.
4 M2 schroefgaten voor eenvoudige installatie.
Afmetingen: 4.1 x 2.4 cm.
Controle-interface:
Zes pennen (GND, VCC, MISO, MOSI, SCK, CS): GND naar aarde, VCC is de voeding, MISO, MOSI, SCK vormen de SPI-bus, CS is het chipselectsignaal.
3.3V regelaar schakeling:
LDO-regelaar met een uitgang van 3.3V als niveauomzetter voor de Micro SD-kaart.
Niveauomzettingscircuit:
De signalen van de Micro SD-kaart worden omgezet naar 3.3V, zodat een algemene AVR-microcontrollersysteem het signaal kan lezen.
Micro SD-kaartconnector:
Een zelfborende kaarthouder voor eenvoudig inbrengen en verwijderen van de kaart.
Plaatsingsgaten:
4 M2 schroefgaten met een diameter van 2.2 mm, waardoor de module eenvoudig te plaatsen is en inter-module combinaties mogelijk zijn.
Pakket bevat:
20 x Micro SD TF-kaartmodule
