Description
Kenmerken:

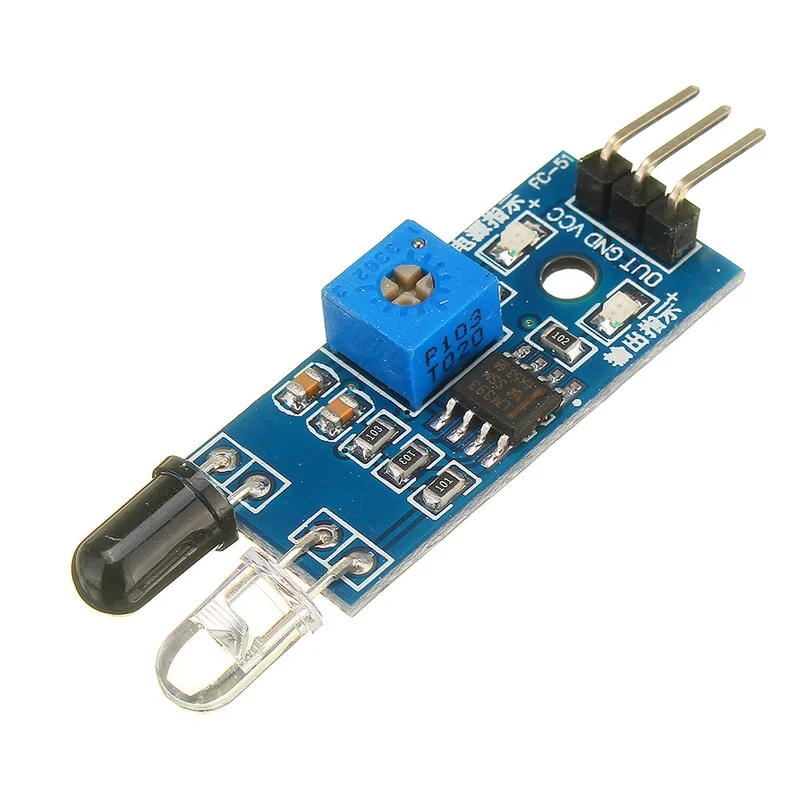

Deze sensor module is ontworpen om zich aan te passen aan verschillende omgevingen. Het beschikt over een infrarood zend- en ontvangstbuis die een specifieke frequentie uitzendt. Wanneer de sensor een obstakel (reflecterend oppervlak) detecteert, weerkaatst het infrarood licht terug naar de ontvangstbuis. Na verwerking van het signaal gaat de groene indicator branden en wordt er een digitaal signaal (laag niveau) via de uitgangsinterface verzonden. De detectieafstand kan eenvoudig worden aangepast met een potentiometer, met een effectief bereik van 2 tot 30 cm en een werkspanning van 3,3V tot 5V. Deze sensor is eenvoudig te monteren en te gebruiken, en is ideaal voor toepassingen zoals obstakelvermijding, lijnvolging en andere projecten.
Module specificaties:
- Detectiebereik: 2 tot 30 cm, met een detectiehoek van 35°.
- De groene indicator licht op wanneer een obstakel wordt gedetecteerd en de OUT-poort geeft een laag niveau signaal.
- De detectieafstand kan worden aangepast met de potentiometer: met de klok mee om de afstand te verhogen, tegen de klok in om deze te verlagen.
- De reflectiviteit en vorm van het doelobject zijn cruciaal voor het detectiebereik.
- De uitgangspoort kan direct op een microcontroller worden aangesloten of een 5V relais aansturen.
- De comparator is een LM393 voor stabiliteit.
- Voeding: 3 tot 5V DC, met een indicatielampje dat brandt wanneer de stroom is ingeschakeld.
- Bevat 3 mm schroefgaten voor eenvoudige installatie.
- Afmetingen van de module: 3,2 cm x 1,4 cm.
- Elke module is vooraf ingesteld op een drempelspanning via de potentiometer; pas deze niet willekeurig aan.
Module interface specificaties:
- VCC spanning: 3.3V tot 5V, kan direct worden aangesloten op een 5V microcontroller.
- GND: externe aarde.
- OUT: digitale uitgang (0 en 1).
