Description
Notitie:Deze module maakt gebruik van RC step-down. Let op de veiligheids- en kruipafstandseisen om schade door elektrische schokken te voorkomen.
Functie:Na aansluiting op 220V wordt de spanning onmiddellijk naar de belasting uitgevoerd en wordt de belasting verbroken nadat de vertragingstijd is verstreken. (Er is geen triggersignaal vereist voor de vertraging.)

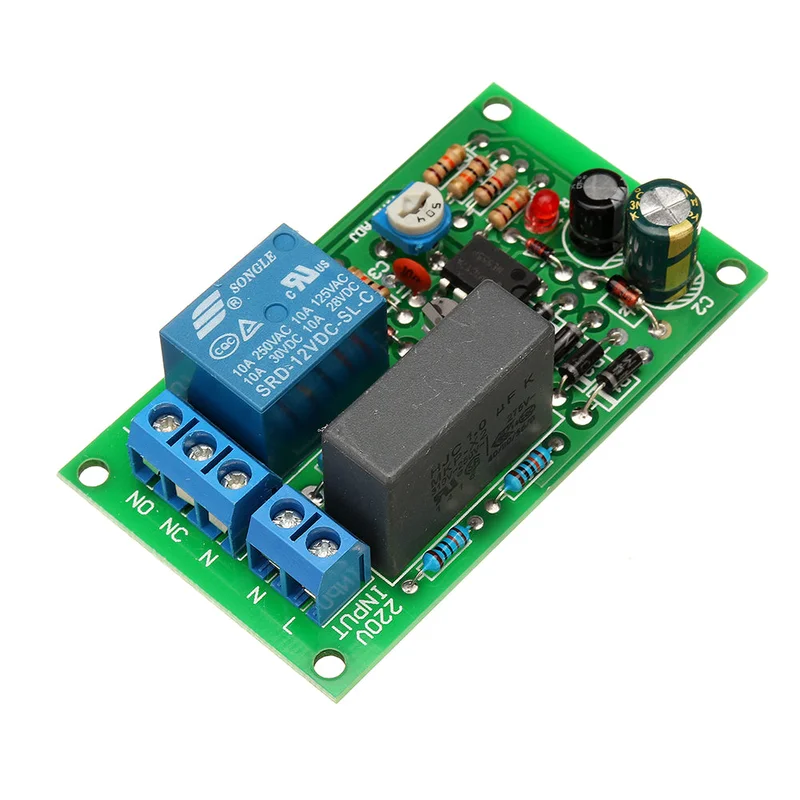

Beschrijving:Directe 220V-input, 220V-output. Externe voedingslijn, belasting of knop kan worden gebruikt. Eenvoudig in gebruik.
De module schakelt stroom tot 10A en is uitgerust met normaal open en normaal gesloten punten die naar behoefte kunnen worden aangesloten.
De lengte van de vertragingstijd kan continu worden aangepast, van 1 seconde tot 60 seconden.
De belangrijkste controle maakt gebruik van een NE555 monostabiele schakeling, wat zorgt voor een nauwkeurige tijdvertraging.
Het controleonderdeel maakt gebruik van RC step-down, met een X2 condensator volgens veiligheidsregelgeving en een 3W high-power weerstand. Dit garandeert een stabiele en betrouwbare stroomvoorziening.
De module is vervaardigd van FR-4 glasvezelplaat, wat het moeilijk maakt om een lekboog te genereren. Het is geschikt voor verschillende omgevingen en temperaturen in elektrische apparaten.
Bordformaat: 65 x 38 mm, met 4 bevestigingsgaten.
Specificaties:
- Input: 220V
- Uitgang: 220V piekstroom 10A (maximaal 2200W)
Pakket inbegrepen:
- 1 x 220V relaiskaart
