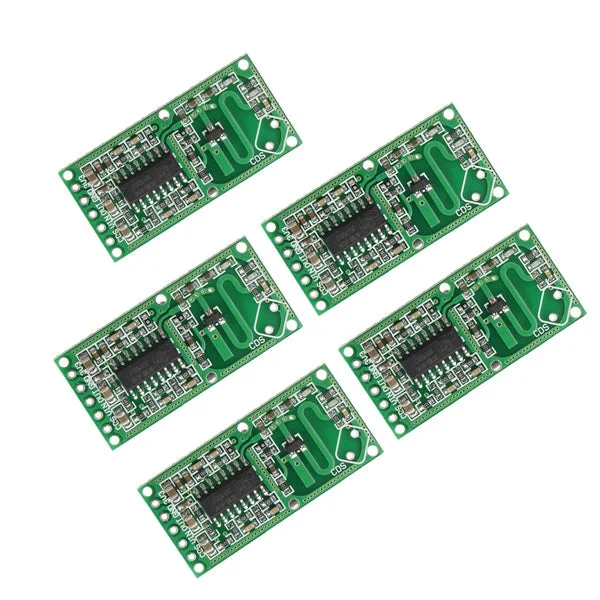

25 Stuks microwave sensor voor menselijke inductie-Snelle verzending

Description

Kenmerken:

• Maat: ca. 1,7 x 3,5 cm
• Bedrijfsspanning: 4 – 28V
• Bedrijfsstroom: 2,8 mA (typisch), 3mA (max)
• Sonde afstand: 5-9m
• Zendvermogen: 20mW (typisch), 30mW (max)
• Uitgangsspanning: 3.2 – 3.4V
• Uitvoerspanning rijvermogen: 100mA
• Uitgangscontrole laag niveau: 0V
• Uitgangscontrole hoog niveau: 3.3V
• Bedrijfstemperatuur: -20 – 80 ℃
• Opslagtemperatuur: -40 – 100 °C

Deze module heeft een verstelbare afstand en hoge gevoeligheid, met een betrouwbare en grote inductiehoek. Het is breed toepasbaar in menselijke inductie verlichting en inbraakalarmen.

Aanpassing deel introductie:

• C-TM:Stel de herhaalde tijd in (standaard 2s). De capaciteit van de condensator beïnvloedt de herhaaltijd. De werkelijke frequentie kan worden berekend met: T = (1 / f) * 32768.
• R-GN:Aanpassing van de sonde-afstand; verbind met weerstand om de afstand te verkorten. Zonder verbinding is de afstand 7m; met 1M ohm weerstand is de afstand 5m.
• R-CDS:Interne VCC parallel verbonden met een interne 1M ohm weerstand. Verbind met een fotoresistor om de sondefunctie ’s nachts te sluiten.

Pin-definitie:

• 3V3: 3V3 uitgang
• GND: grond
• UIT: stuuruitgang; geeft een hoog niveau bij detectie van bewegende objecten
• VIN: ingangsspanning, 4-28V
• CDS: Control-chip inschakelen, lager dan 0,7V, OUT geeft continu een laag niveau uit
