Overzicht:

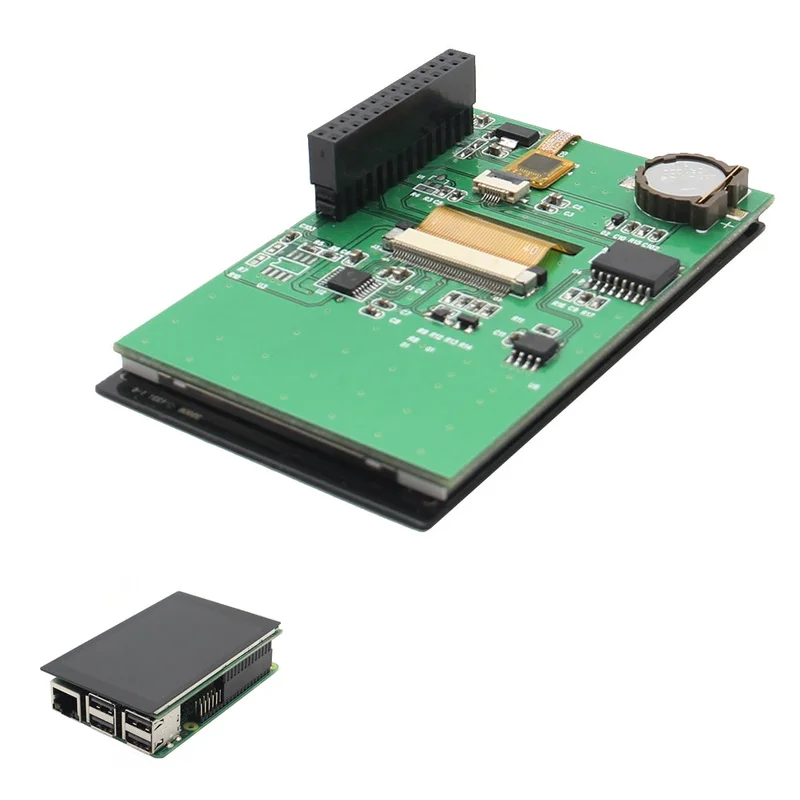

Dit 3,5 inch TFT aanraakscherm is een weergavemodule die kan worden toegepast op de Raspberry Pi. Het kan worden gebruikt als een display-terminal voor de Raspberry Pi. Het maakt gebruik van de hoge snelheid SPI-interface van de Raspberry Pi om Linux framebuffergegevens naar de LCD-module over te dragen. De SPI-klok kan oplopen tot 63 Mbps. Het 3,5 inch LCD-paneel heeft een 16 bit/pixel 320×480 hoge resolutie. Deze module is uitgerust met een DS3231 RTC-eenheid met hoge nauwkeurigheid, waardoor uw Raspberry-systeem niet langer afhankelijk is van een netwerkverbinding. De LCD-module maakt gebruik van SPI, I2C en enkele GPIO-signalen van de 40-pins interface van de Raspberry Pi. Andere bronnen in de 40-pins interface kunnen door gebruikers worden gedefinieerd. De module heeft dezelfde afmetingen als de Raspberry Pi en kan rechtstreeks op de Raspberry Pi worden aangesloten.
Kenmerken:
- 16 bit/pixel, 320×480 resolutie en grote kijkhoek.
- Capacitieve aanraakspecificaties, volledig compatibel met de software.
- Inclusief een vooraf ingesteld Raspbian-Jessie-systeembeeld en een apart installatiepakket.
- Voorzien van een nauwkeurige DS3231 RTC-eenheid voor een accurate systeemtijd.
- LCD-achtergrondverlichting kan worden bediend.
- Hardware en software zijn compatibel met elke versie van de Raspberry Pi.
- Heeft dezelfde grootte als de standaard Raspberry Pi.
- Gereserveerde ID EEPROM-locatie aan boord.
Hardwareverbinding:
De LCD-module maakt gebruik van 28 pinnen van de 40-pins Raspberry Pi. Bij het installeren van de module moet u erop letten dat de eerste pin van de Raspberry Pi en de LCD-module op één lijn liggen.
Software installatie:
Raadpleeg deWIKIvoor installatie-instructies.
Verpakking inbegrepen:
1 x 3,5 inch scherm voor Raspberry Pi
