Beschrijving:

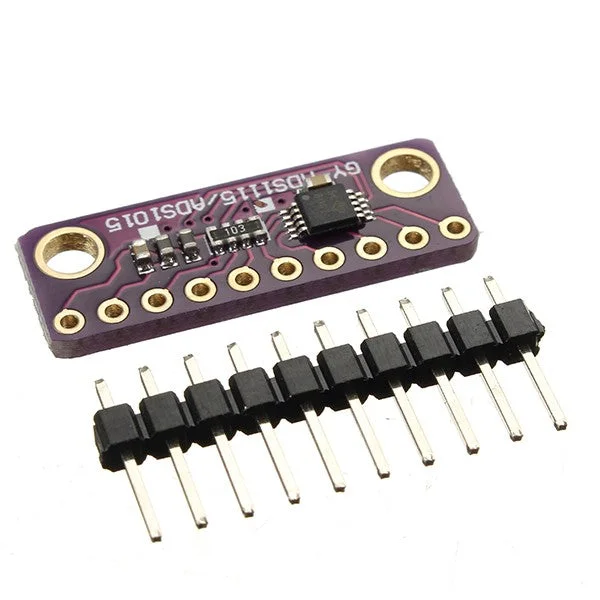

Deze 16-bits ADS1115 ADC-module biedt een hoge precisie van 860 monsters per seconde via I2C, ideaal voor microcontrollers zonder ingebouwde analoge-naar-digitale converter of wanneer een hogere precisie gewenst is. De chip kan worden ingesteld als vier single-ended ingangen of twee differentiële ingangen. Bovendien beschikt het over een programmeerbare versterker met een versterking tot x16, waardoor kleinere signalen effectief kunnen worden versterkt.
De module werkt met een voedingsspanning van 2V tot 5V en is eenvoudig te gebruiken. Het compacte ontwerp bevat ferrieten om de AVDD en AGND stabiel te houden. De interfacing gebeurt via I2C, met de mogelijkheid om het adres te wijzigen in een van de vier opties, zodat u maximaal vier ADS1115-modules kunt aansluiten op een enkele 2-draads I2C-bus voor in totaal 16 single-ended ingangen.
Kenmerken:
- Voedingsspanning: 2.0V tot 5.5V
- Lage stroomverbruik: Continu modus: slechts 150uA; Single-Shot modus: automatische uitschakeling
- Programmeerbare datasnelheid: 8SPS tot 860SPS
- Interne low-drift spanningsreferentie
- Interne oscillator
- Interne PGA (programmable gain amplifier)
- I2C-interface met pin-selecteerbare adressen
- Vier single-ended of twee differentiële ingangen
- Programmeerbare comparator
- I2C 7-bits adressen tussen 0x48-0x4B, selecteerbaar met jumpers
Pakket bevat:
- 3 x I2C ADS1115 16-bits ADC 4-kanaalsmodule
