Description
Beschrijving:

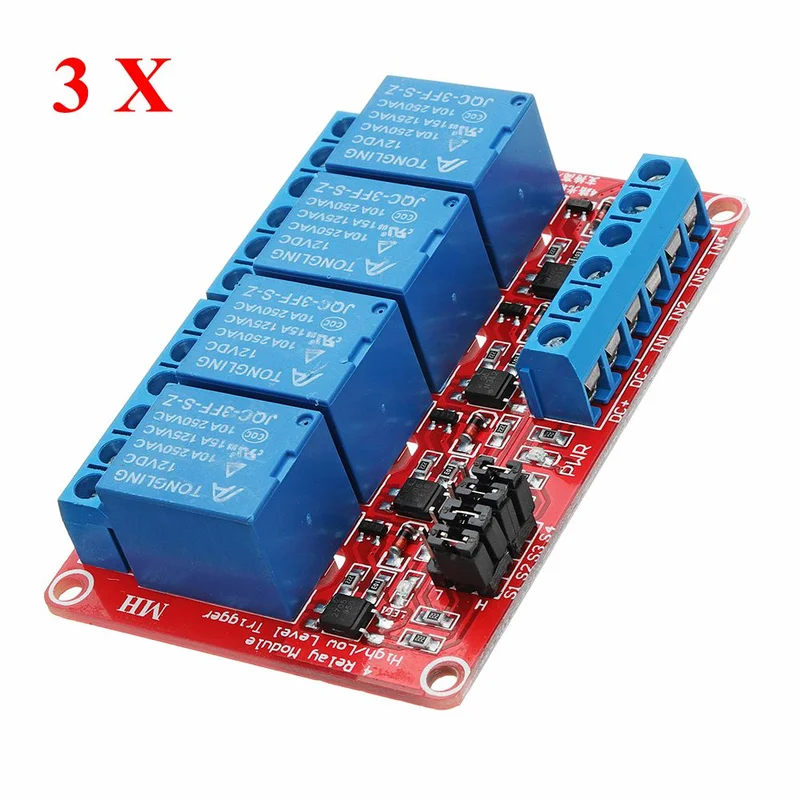

Deze module maakt gebruik van hoogwaardige relais met normaal open interfaces.
De module is uitgerust met SMD optocoupler isolatie voor een stabiele werking.
De module kan worden ingesteld op hoog of laag niveau via een jumper.
Het fouttolerante ontwerp zorgt ervoor dat het relais niet werkt als de besturingslijn is onderbroken.
De stroomindicator (groen) en relaisstatusindicator (rood) geven de status aan.
Het interfaceontwerp is gebruiksvriendelijk, met directe aansluitingen voor eenvoudige installatie.
Specificatie:
- Maximale belasting: AC 250V / 10A, DC 30V / 10A
- Stroom: 5mA
- Werkspanning: 12V
- Moduleafmetingen: 73 x 50 x 18,5 mm (L x B x H)
- Vier montagegaten met een diameter van 3,1 mm
Module interface:
- DC +: positieve voeding (VCC)
- DC -: negatieve voeding (GND)
- IN: kan een hoog of laag niveau bedieningsrelais zijn
Relaisuitgangen:
- NO: normaal open relaisinterface
- COM: gemeenschappelijke relaisinterface
- NC: normaal gesloten relaisinterface
Hoge en lage niveau opties:
Het is een laagniveau wanneer de jumper op de LOW pin is aangesloten.
Het is een hoog niveau wanneer de jumper op de HIGH pin is aangesloten.
Pakket inbegrepen:
