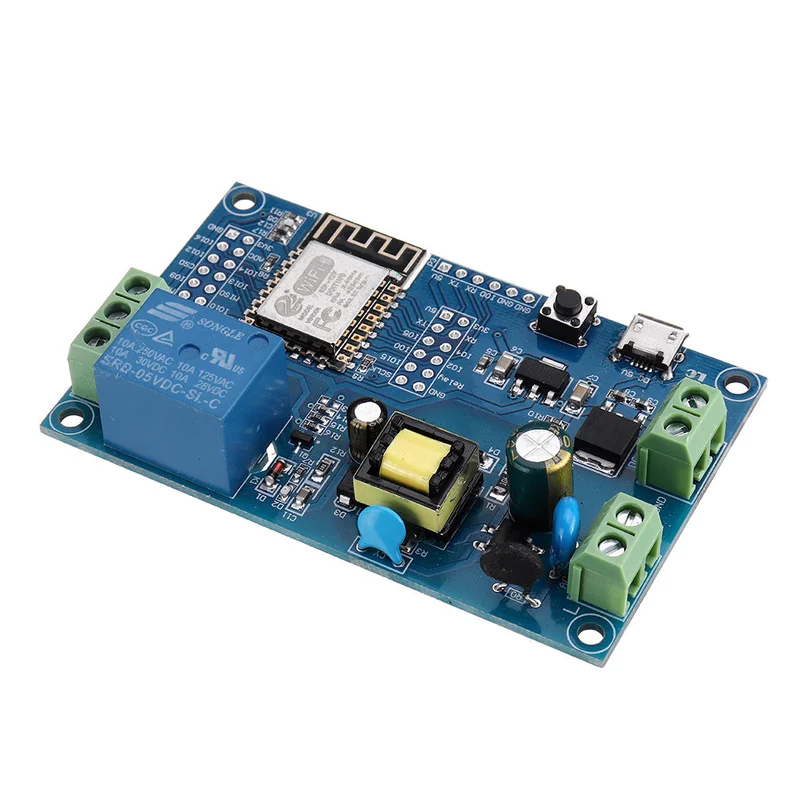

3 Stuks ESP-12F AC/DC Voeding ESP8266 Module met Relais-Snelle verzending

Description

Voorzien van:

• Volwassen en stabiele ESP-12F WIFI-module met een grote capaciteit van 4M Byte Flash.
• De I/O-poort en de UART-programma-downloadpoort van de WiFi-module zijn geëxporteerd voor gemakkelijke secundaire ontwikkeling.
• Ingebouwde AC-DC stroomvoorziening, ondersteunt AC90-250V / DC7-12V / USB5V.
• Ingebouwde RST resetknop voor de WiFi-module.
• Ondersteunt ontwikkeltools zoals Eclipse en Arduino IDE, met referentieprogramma’s voor de Arduino-ontwikkelomgeving.
• Bevat één 5V relais, geschikt voor het regelen van belastingen met een werkspanning tot AC250V / DC30V.
• Ingebouwde voedingsindicator, 1 programmeerbare LED en relaisindicator.

Functie:

• L, N: AC90-250V voeding.
• AC90-250V naar DC5V schakelende voeding (raak de wisselstroomvoeding niet direct aan!).
• VCC, GND: DC7-12V voeding.
• USB: DC5V USB-voeding.
• Opmerking: AC90-250V, DC7-12V, DC5V USB kan als een van de drie voedingsmethoden worden geselecteerd.
• 6X6mm-knop: resetknop voor de ESP8266.
• UART-programma downloadpoort: GND, RX, TX, 5V van de ESP8266 zijn verbonden met GND, TX, RX, 5V van de externe TTL seriële module. IO0 moet tijdens het downloaden verbonden zijn met GND.
• GPIO pin-out poort.
• Relaisuitgang: normaal gesloten einde, relais is verbonden met COM vóór het intrekken en losgelaten na het intrekken.
• COM: publiek einde.
• NO: normaal open, relais is losgelaten voor het intrekken en verbonden met COM na het intrekken.
• Voedingsindicatie LED.
• Programmeert LED.
• Relais-indicatie-LED: licht op tijdens het inhalen.

Inleiding tot de terminal GPIO:

Pakket bestaat uit:

• 3 x Ontwikkelingsbord
