Description
Voorzien van:
- Bedrijfsspanning: DC 4.5 – 30V
- Meetspanning: DC 0 – 100V
- Minimale resolutie (V): 0.1V
- Meetstroom: 50A (vereist externe shunt)
- Minimale resolutie (A): 0.1A
- Bedrijfsstroom: <20mA
- Display: drie 0,28″ LED digitale buis
- Weergavekleur: rood en blauw (tweekleuren weergave)
- Afmetingen: 48 x 29 x 21 mm
- Montagevergroting: 45,5 x 26,5 mm
- Refresh rate: ongeveer 500mS / keer
- Meetnauwkeurigheid: 1% (± 1 cijfer)
- Bedrijfstemperatuur: -10 tot 65 °C
- Bedrijfsvochtigheid: 10 tot 80% (niet-condenserend)
- Werkdruk: 80 tot 106 kPa
- Toepassingen: Geschikt voor auto-, elektrische voertuigen, motorfietsen batterijbewaking of andere producten voor spannings- en stroommeting
Bedrading:
- Zwarte lijn (dun): vacant of buck circuit (module) negatief
- Rode lijn (dun): voeding +
- Zwarte lijn (dik): COM, gemeenschappelijk meten
- Rode lijn (dik): PW +, meetpuntspanning ingang positief
- Gele lijn (dik): IN +, huidige ingang +
Merk op:
- De spanning tussen de dunne rode en dunne zwarte lijnen moet binnen DC 4,5-30V liggen
- De ammeter kan alleen worden aangesloten op het negatieve van het onderzochte apparaat
- Bij overschrijding van 5A, langdurige full load werkt continu, het is aan te bevelen dat de meetzijde van de kabels rechtstreeks op het stopcontact wordt gelast
- Als de zwarte dunne lijn leeg is, is het beter om isolatieband rond het blootgestelde deel van de draad te gebruiken om kortsluiting te voorkomen
- Als u het alleen als voltmeter gebruikt, wordt aanbevolen dat de gele lijn en de zwarte lijn samen worden aangesloten om te voorkomen dat de ammeter digitaal knippert
Pakket inbegrepen:

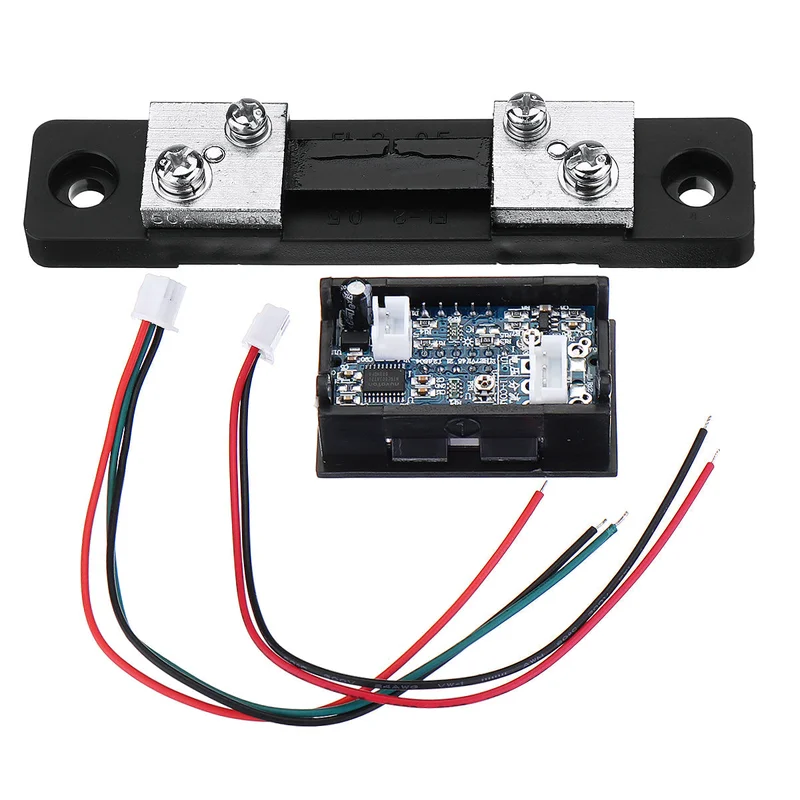

- 3 x Digitale Volt Ampmeter
- 3 x 50A / 75mV DC Huidige Shunt
