3 Stuks STM32F103C8T6 ARM Ontwikkelingskaartmodule-Snelle verzending

Description

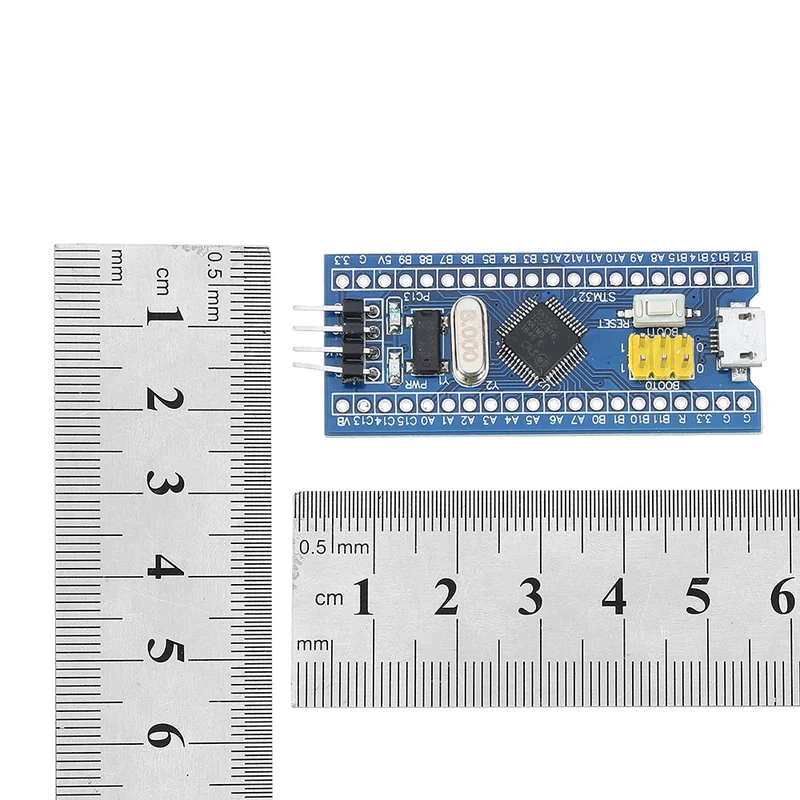

Productomschrijving:Dit is een kernchip gebaseerd op het STM32F103C8T6 ARM-kernbord. De functies zijn als volgt:1. Het moederbord is gebaseerd op het meest basale MCU-circuit, met een 8M en 32768 kristaloscillatorcircuit, en een USB-voedingscircuit.2. De kernkaart is verdeeld in twee lijnen, die naar alle I/O-poorten leiden.3. Voorzien van een SWD-simulatie debugging download-interface, eenvoudig en handig, met een snelle debugging snelheid.4. Gebruik van een Micro USB-interface, die USB-communicatie en voeding mogelijk maakt; compatibel met standaard Android-opladers voor mobiele telefoons.5. RTC Crystal van Epson zorgt voor een gemakkelijke opstart en stabiliteit.6. Voorzien van dubbele pinnen, maar de pinnen zijn standaard niet gelast. Gebruikers kunnen de lasrichting kiezen die het beste past bij hun toepassingsscenario’ beschrijving:Verpakkingstype: LQFPAantal pinnen: 48Kern: Cortex-M3Werkfrequentie: 72 MHzOpslagcapaciteit: 64K Byte Flash, 20K Byte SRAMInterfacebronnen: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I/O-poortenAnaloog-naar-digitaal conversie: 2x ADC (12 bits / 16 kanalen)Timers: 3 algemene timers en 1 geavanceerde timerFoutopsporingsdownload: ondersteuning voor JTAG/SWD-foutopsporingsinterface, ondersteuning voor IAPRT9193: 3.3V spanningsregelaar, maximale output is 300mAInterface Beschrijving:1. SWD-interface: ondersteuning voor simulatie, downloaden en debuggen.2. Micro USB-interface: voeding en USB-communicatie, ondersteunt geen download.3. USART1-interface: kan worden gebruikt voor het downloaden van programma’s of voor communicatie.4. MCU-pininterface: leidt alle I/O-poortpinnen naar buiten voor eenvoudige verbinding met randapparatuur.5. 5V en 3.3V voeding in- en uitgang interface: vaak gebruikt voor externe voeding of in combinatie met andere van andere apparatuur:1. Stroomindicatielampje (PWR): geeft de status van de stroomvoorziening aan.2. Gebruikers-LED (PC13): handig voor I/O-uitgangstest of instructieprogramma.3. Springfunctie om de programmeermodus te selecteren: (1, gebruikersflashgeheugen; 2, SRAM; 3, systeemgeheugen).4. Resetknop: reset de chip voor het gebruikersprogramma.5. 8M kristaloscillator: stelt de hoofdfrequentie van het systeem in op 72MHz.6. 32.768KHz kristaloscillator: kan worden gebruikt voor ingebouwde RTC of bestaat uit:3 x ontwikkelbord
