Description

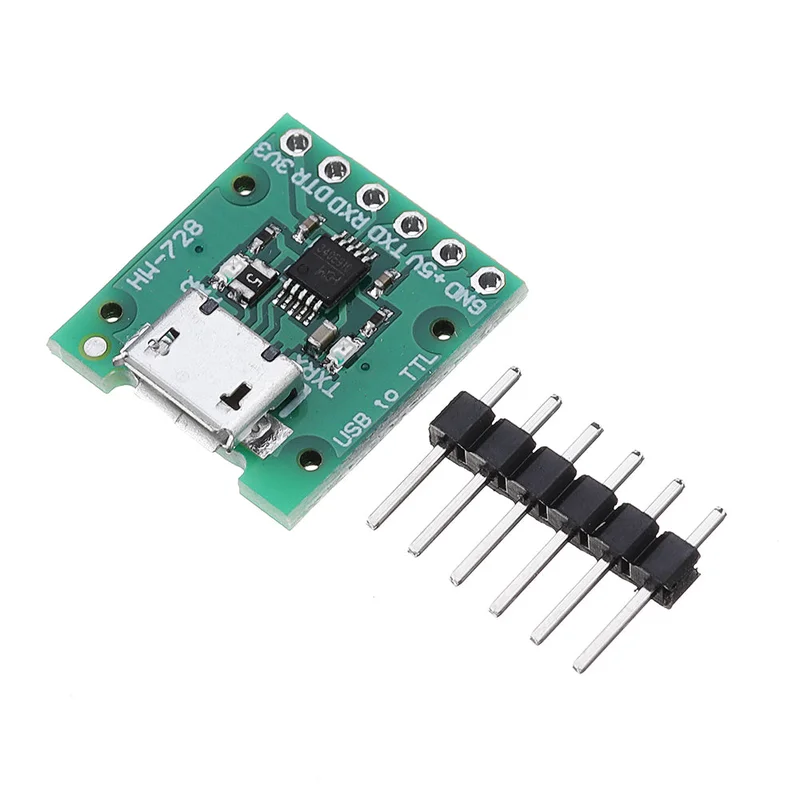

De USB naar TTL converter kan worden gebruikt voor seriële communicatie, als downloader voor een enkele chip, STM32 downloader, en meer. De module heeft een USB-interface die het gemakkelijk maakt om de downloadlijn te verlengen en beschikt over een pin header-interface voor eenvoudige verbindingen op korte afstand.
Kenmerken:
- Indicatoren voor voeding (PWR), TXD en RXD, zodat u eenvoudig kunt zien of het product werkt zonder extra apparatuur.
- Ondersteunt Windows 98/ME/2000/XP/Server 2003/Vista/Server 2008/Win7/Win8 (32-bit en 64-bit) en Windows 10 (64-bit).
- Klein en compact ontwerp.
- Optioneel 3.3V of 5V uitgang.
- Micro-USB interface voor datakabel.
- Voorzien van een 3.3V-regulatorchip voor een ultrastabiele werking, compatibel met 5V en 3.3V microcontrollers voor downloaden en debuggen.
- Modulegrootte: 15,7 mm x 15,7 mm; printgrootte: 16,02 mm x 17,4625 mm.
STC Microcontroller-downloadmodus:
- Bedrading: sluit 3 draden aan.
- TXD van de USB-downloader naar P3.0 (RX) van de microcontroller.
- RXD van de USB-downloader naar P3.1 (TX) van de microcontroller.
- GND van de USB-downloader naar GND van de microcontroller.
Het ontwikkelbord of systeem moet een aparte voeding hebben. Na aansluiting kan de stroomindicator van het ontwikkelbord branden, zelfs als de schakelaar uit staat; dit is normaal.
STM32 Microcontroller-downloadmodus:
- Bedrading: sluit 3 draden aan.
- TXD van de USB-downloader naar PA10 (RX1) van de microcontroller.
- RXD van de USB-downloader naar PA9 (TX1) van de microcontroller.
- GND van de USB-downloader naar GND van de microcontroller.
Het ontwikkelbord moet een aparte stroombron hebben of gebruik de USB-downloader voor 5V voeding. Verbind boot0 met VCC tijdens het downloaden en sluit het daarna weer aan op GND.
Ondersteunt Windows 7 (32-bit en 64-bit) en Windows XP.
Pakket bevat:
- 30 x USB naar TTL converter module
