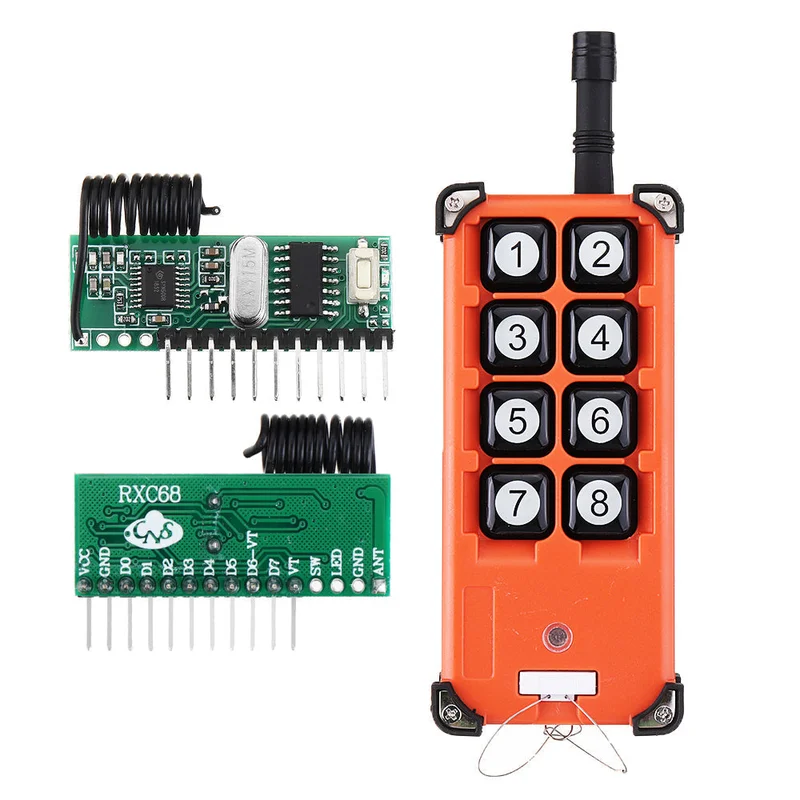

315 MHz 8-kanaals superheterodyne ontvangermodule met decoderingsuitgang en afstandsbediening-Snelle verzending

Description

Overzicht:

Deze RXC68 superheterodyne ontvangermodule werkt met SAW-resonantie en biedt stabiele en sterke anti-interferentie eigenschappen. Het is uitgerust met een leertype MCU-decodering en heeft 8 uitgangskanalen. De module kan direct verschillende producten aansturen en is veelvuldig toegepast in industriële besturing en situaties waar anti-jamming vereist is.

Het ontvangbord heeft een werkspanning van 3-5V en decodeert acht uitgangen via een enkele microcomputer.

Er zijn vier signaaluitgangsmodi: zelfvergrendeling, jog, interlock en een combinatie van zelfvergrendeling en jog. (Standaard is niet-vergrendeld)

Technische specificaties:

• Werkspanning: 3-5VDC
• Werkstroom: ≤ 4mA (5.0VDC)
• Werkmethode: OOK / VRAAG
• Frequentiebereik: 315MHz
• Bandbreedte: 150 KHz
• Gevoeligheid: beter dan -112dBm (50Ω)
• Decodeerformaat: vaste code, leercode
• Uitgangssignaal: TTL-niveau, acht uitgangen
• Antennelengte: 24 ~ 28cm (315MHz)
• Afmetingen: 40 * 12.5 * 8MM

Werkmodus schakelen:

• Functie 1: Zelfvergrendeling – leer met knop 1
• Functie 2: Jog – leren met knop 2
• Functie 3: Interlock – leren met knop 4
• Functie 4: Zelfvergrendeling en jog – leren met knop 3

Opmerking: om de geleerde ontvanger naar andere functies te veranderen, moet u de ontvanger wissen en de gewenste knop selecteren om de code opnieuw te coderen.

Studiemethode:

Houd de leerknop ongeveer 1 seconde ingedrukt, het indicatielampje brandt. Druk op een willekeurige knop op de afstandsbediening om aan te geven dat het leren succesvol is; u kunt meerdere afstandsbedieningen met verschillende codes leren.

Duidelijke methode:

Houd de leerknop ingedrukt totdat het indicatielampje constant brandt. Houd deze ongeveer 10 seconden ingedrukt, de indicator dooft en geeft aan dat de code met succes is gewist.

Pin definitie:

• VT – Decodeer geldige indicatie-uitgangspen
• GND – negatieve voeding
• VCC – Positieve voeding DC3-5V
• ANT – Antenne

Voorzorgsmaatregelen voor gebruik:

• Gebruik een flexibele draad of een ander hard metaal voor de antenne tot een lengte van ongeveer 28 cm en houd deze zo recht mogelijk. Vermijd nabijheid van metalen voorwerpen.
• De voedingsspanning moet stabiel zijn met een lage rimpelfactor. Meertrapsfiltering is vereist.
• Als de MCU-klokfrequentie lager is dan 4 MHz, zorg ervoor dat het kristal zo ver mogelijk van de RF-ontvangermodule is geplaatst om communicatieproblemen te voorkomen.
• De snelheid van het coderende IC en het decoderende IC moet gelijk zijn, anders kan de communicatieafstand negatief worden beïnvloed.

Afstandsbediening specificaties:

• Werkspanning: DC6V (4 AA-batterijen, batterijen niet inbegrepen)
• Ruststroom: 0mA
• Werkfrequentie: 315 MHz
• Chiptype: vaste code (2264)
• Oscillatieweerstand: standaard 475
• Bereik: 200-500M (open omgeving)
• Modulatiemethode: ASK-amplitudemodulatie

Pakketinhoud:

• 1 x afstandsbediening
• 1 x superheterodyne ontvangermodule
