4-In-1 multi-protocolmodule voor FrSky zenders-Snelle verzending

Description

Overzicht:

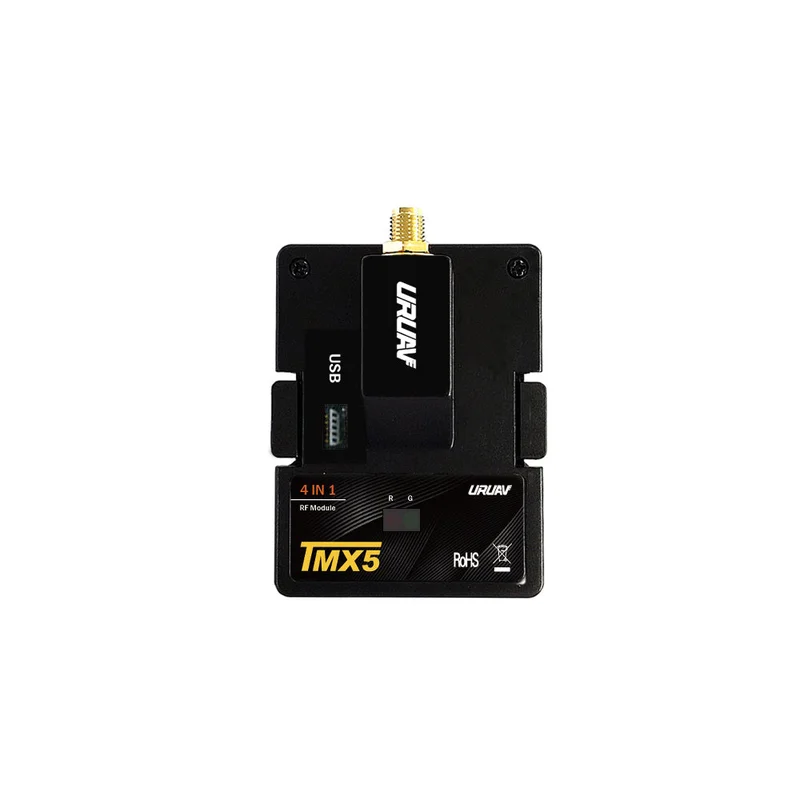

Deze 2.4G multiprotocol TX-module is gebaseerd op een STM32 ARM-microcontroller en bevat alle beschikbare protocollen. Het is geschikt voor verschillende merken quadcopters, helikopters en vliegtuigen. De module integreert vier RF-chips (487.879, NRF24L01, A7105, CYRF6936) in één printplaat en ondersteunt diverse protocollen voor afstandsbediening, zoals 875.600, Walkera DEVO, Spektrum DSM2, DSMX, Flysky, FrSky, WLToys, Hubsan, Hisky, Esky, Assan, enzovoort. Hiermee kun je je ambachtelijke flexibiliteit beheren en genieten van een uitstekende ervaring met je favoriete zender.

Specificaties:

• Artikelnaam: TMX5
• Bedrijfsspanning: 5-14V
• Bedrijfsstroom: <= 100mA
• Bedrijfsfrequentie: 2.4G ISM-band
• RF vermogen: + 22dBm
• MCU: STM32F103CBT6 (128K ROM, 20K RAM)
• Gewicht: 45 g

Compatibiliteit:

Zenders die de er9X / erSky9X- of Open TX-firmware ondersteunen, kunnen met deze module werken. De modelprotocolselectie en binding gebeurt via het menu Modelinstellingen op de zender. Voor telemetrie-geschikte zenders wordt de telemetrie-integratie naadloos uitgevoerd met de transmitterfirmware.

Raadpleeg de onderstaande link voor meer informatie:

DIY Multiprotocol TX Module

Hoe te gebruiken:

1. Raadpleeg de bovenstaande website en update je zender met de juiste firmware.
2. Schroef de antenne van de module stevig vast en plaats de TX-module in het modulecompartiment van je zender.
3. Schakel je zender in, ga naar het menu Modelinstellingen, schakel Externe RF in en selecteer de modus ‘MULT’. Vervolgens zie je de bind- en protocolknop in het menu en kun je een geschikt protocol voor je model kiezen en binden.

• De aangesloten jumpers en header worden gebruikt voor het bijwerken van de firmware van de TX-module via een USB-seriële kabel. Verwijder ze voor normaal gebruik.
• Soms is een stroomrecycling nodig wanneer je een nieuw protocol kiest, bijvoorbeeld bij het veranderen van het protocol van Q303 naar HISKY.
• Voor het FRSKY- en 875.600-protocol moet je mogelijk de waarde Fine of Keuze (in het menu Modelinstellingen) correct instellen om aan je model te binden. De waarde varieert, omdat deze gedeeltelijk afhankelijk is van je model.

Pakket inbegrepen:

• 1 x TMX5-module

Alle beschikbare protocollen:
