48V – 72V voltmeter thermometer snelheidsmeter-Snelle verzending

Description

Specificaties:

• Voeding: 48V – 60V
• Werktemperatuur: -30 – +80 °C
• Stroomverbruik: 0.3W – 0.9W
• PCB-afmeting: 105 x 53 mm
• LCD-formaat: 86 x 40 mm
• Schermkleur: full colour

Instructies:

• Er is een beschermende film; verwijder deze van het LCD-scherm voordat u het gebruikt.
• Verwissel de positieve en negatieve aansluitingen niet; vermijd geleidend materiaal om kortsluiting te voorkomen.
• Voor de veiligheid, schakel de voeding uit of draag handschoenen tijdens het aansluiten!

Bedrading:

• Positieve voeding: rood
• Negatieve voeding: zwart
• Koplamp signaal: blauw
• Richtingaanwijzer links: oranje
• Richtingaanwijzer rechts: bruin
• Snelheidssignaal: groen

Aanpassingen snelheid weergeven:

De weergavesnelheid kan worden aangepast met de potentiometer op het bord. Draai met de klok mee om de snelheid te verhogen en tegen de klok in om deze te verlagen.

Batterijspanning:

Een gewone loodzuuraccu heeft een minimale spanning van 2V per cel. Voor een 48V-systeem is de onder spanning 42V en de volle spanning ongeveer 57.6V.

Verbindingssnelheidslijnen:

De meeste elektrische motoren zijn borstelloze motoren. Het LCD-instrument kan direct worden aangesloten op de snelheidslijnen van de motor, zonder extra Hall-sensor nodig te hebben.

Vriendelijke herinnering:

Als u problemen ondervindt met de verbinding, sluit dan de positieve, negatieve en snelheidskabels direct aan; koplamp en richtingaanwijzers kunnen niet worden aangesloten.

Notitie:

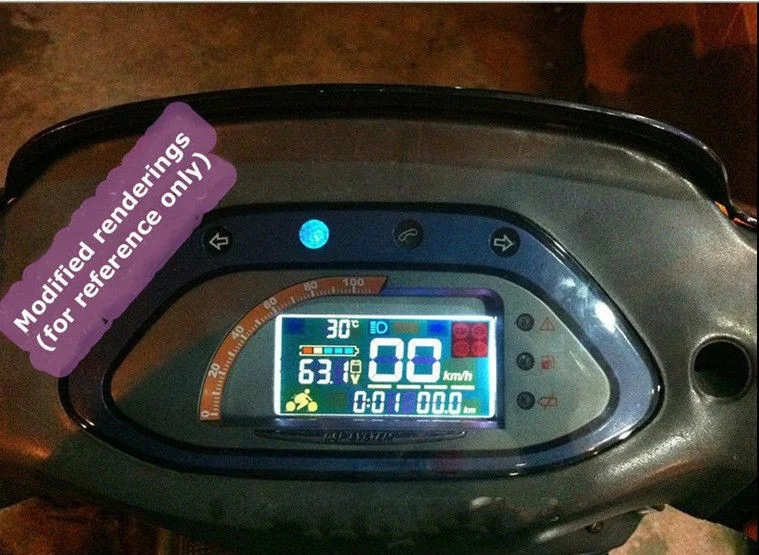

• De foto’s zijn ter referentie; de kleur van het product kan afwijken van de afbeelding.
• Bij direct zonlicht kan het LCD-scherm reflecties vertonen, wat normaal is voor dit type scherm.
• Producten kunnen van tijd tot tijd worden bijgewerkt; kleine wijzigingen in de lay-out van de printplaat zijn mogelijk, maar hebben geen invloed op het gebruik.

Pakket inbegrepen:

• 1 x 48V – 60V Multifunctionele kleur voltmeter thermometer snelheidsmeter
