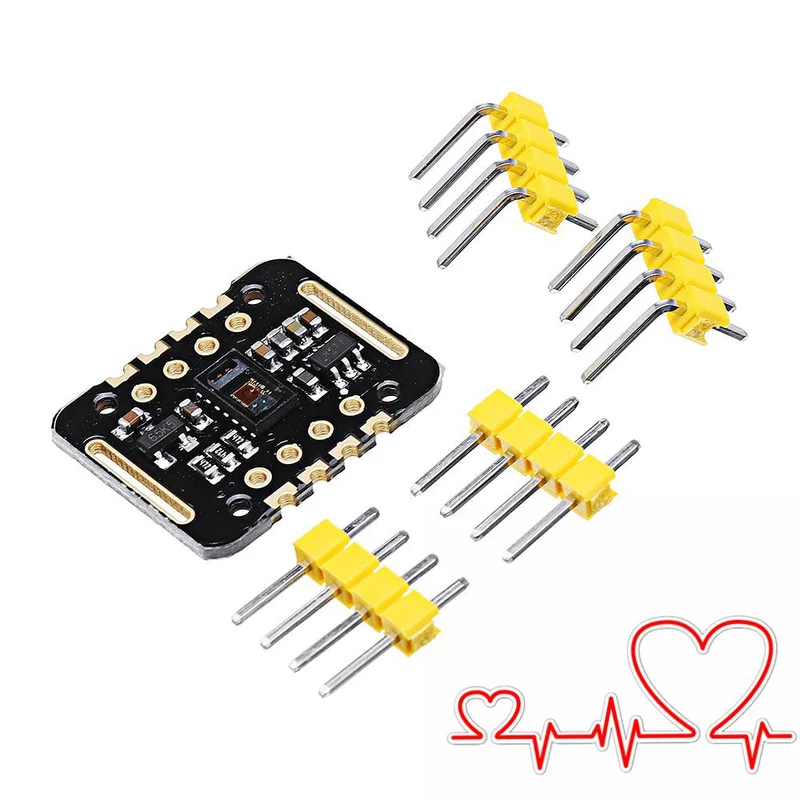

5 Stuks hartslagfrequentietester met pulsoximeter module-Snelle verzending

Description

Kenmerken:

• De module is een geïntegreerde pulsoximeter en biosensormodule voor het meten van de hartslag. Het bevat een rode LED, een infrarood LED, een fotodetector en optische componenten met elektronische schakelingen die omgevingslicht onderdrukken.
• De module werkt op een voedingsspanning van 1,8 V en heeft een aparte voeding van 5,0 V voor de interne LED’s. Dit maakt het geschikt voor gebruik in draagbare apparaten die op de vingers, oorlel of pols worden gedragen. De I2C-compatibele communicatie-interface kan de verzamelde waarden naar microcontrollers verzenden voor de berekening van hartslag en bloedzuurstof.
• De chip kan via software worden uitgeschakeld, heeft een bijna nul stand-bystroom en handhaaft altijd de voeding. Door de uitstekende prestaties wordt deze chip veel gebruikt in mobiele telefoons.
• In vergelijking met de vorige generatie is de chip uitgerust met een glazen kap die externe en interne lichtinterferentie effectief elimineert, wat zorgt voor betrouwbare prestaties.

Belangrijkste parameters:

• LED piekgolflengte: 660nm / 880nm
• LED voedingsspanning: 3,3 ~ 5V
• Detectiesignaaltype: lichtreflectiesignaal (PPG)
• Uitgangssignaalinterface: I2C
• Communicatie interfacespanning: 1.8 ~ 3.3V ~ 5V (optioneel)
• Bord gereserveerde montage-opening: 0,5 x 8,5 mm

Pin beschrijving:

• VIN: hoofdstroomaansluiting 1,8-5V
• 3-bit pad: selecteer het pull-up niveau van de bus, kies 1,8V of 3,3V
• SCL: klokverbinding met de I2C-bus
• SDA: dataverbinding met de I2C-bus
• INT: onderbrekingspen van de chip
• RD: rode LED-aardklem, meestal niet verbonden
• IRD: IR-LED-massa, meestal niet verbonden
• GND: aardingsdraad

Principe beschrijving:

• Lichtoplossende methode: het meten van de puls en bloedzuurstofverzadiging door gebruik te maken van menselijk weefsel dat een verschillende transmissie veroorzaakt wanneer het bloedvat klopt.
• Lichtbron: specifieke golflengte van lichtemitterende diodes, selectief voor oxyhemoglobine en hemoglobine in slagaderlijk bloed.
• De transmissie wordt omgezet in een elektrisch signaal: de verandering in het volume van de arteriële pulsatie veroorzaakt een verandering in de lichttransmissie. De foto-elektrische variator ontvangt het gereflecteerde licht van het weefsel, zet het om in een elektrisch signaal, versterkt het en voert het uit.

Pakket inbegrepen:

• 5 x Hartslag sensormodule
