Description

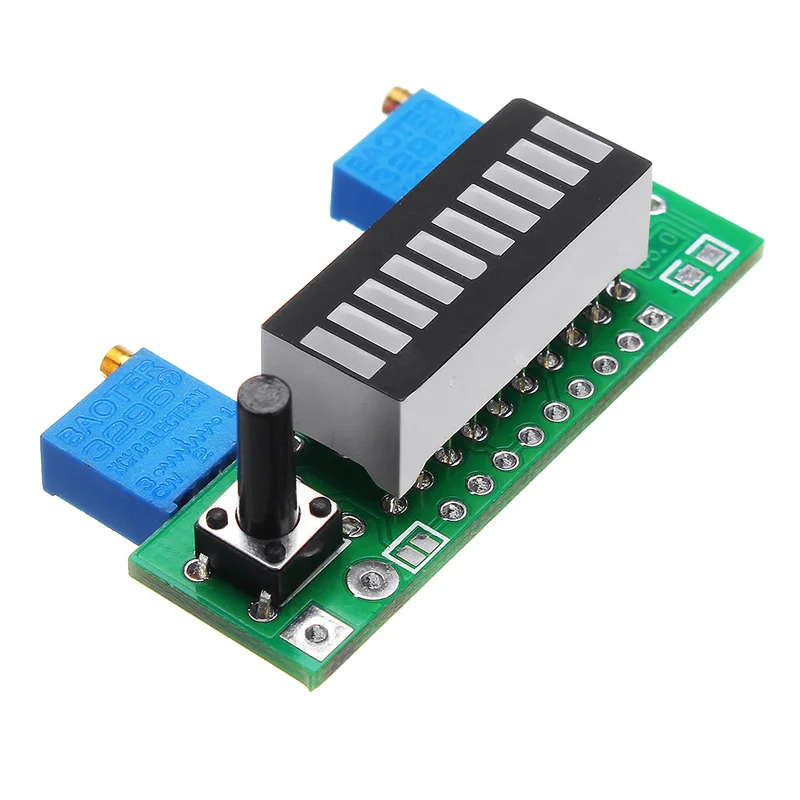

Kenmerken:
- Dit is een doe-het-zelf-pakket, de koper moet het in elkaar zetten.
- De power display module meet de spanning en toont het percentage van de batterijcapaciteit met segmenten. Voor een 3.7V lithium batterij is de ondergrens 3V en de bovengrens 4.2V.
- De LM3914 kan nauwkeurig een analoge spanning detecteren en heeft een 10 LED-display. De LED’s kunnen individueel branden of in een streeppatroon.
- De display toont de batterijspanning met 10 segmenten, waarbij elk segment 10% van de lading vertegenwoordigt, van 0% tot 100% lading.
- Geschikt voor lithiumbatterijen, loodzuuraccu’s en andere soorten accu’s.
- Instelbaar displaybereik voor verschillende batterijontladingscurves, ondersteunt lithium 1S (4.2V) tot 4S (16.8V), loodzuur 6V tot 12V, NiMH 3.6V tot 18V, en nikkel-cadmium-batterijen 3.6V tot 18V.
Parameters:
- Vermogen: volledige helderheid 42mA, enkelvoudige LED 4mA.
- Meetbereik: batterijspanning van 2.4V tot 20V.
- Kleur: rood.
- Display: meerdere lichtstrepen of een enkel lichtpunt.
- Afmetingen printplaat: 45 x 14 mm.
- Weergavemodus: lineaire en enkelarmige tralieselectieschakelaar met volledige helderheid.
Aanpassingsmethoden:
- Benodigde apparatuur: een instelbare voeding en een schroevendraaier.
- Voor lithiumbatterijen: bij een ontlaadspanning van 3V en een volle lading van 4.2V.
- Instelbare voedingsspanning naar de gewenste spanning instellen en de LED-strip aanpassen tot deze volledig verlicht is.
Notitie:
- Pas de spanning aan volgens de instructies. Zorg ervoor dat de positieve en negatieve aansluitingen correct zijn aangesloten. De maximale limietspanning is DC 20V. Gebruik antistatische las- of soldeerstations voor het solderen.
Pakket inbegrepen:
- 5 x batterijcapaciteitstester displaybord.
