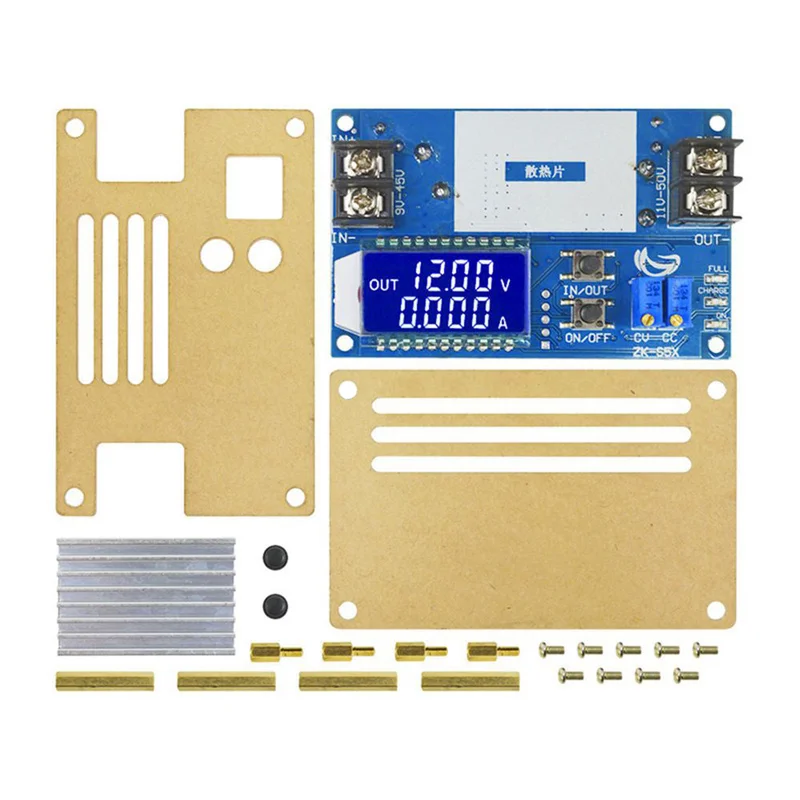

5A step-up boost converter met verstelbare constante spanning en LCD-display-Snelle verzending

Description

Opmerking: Moet u zelf monteren!Kenmerken:1. De knop kan de uitgang volledig afsluiten! Dankzij de speciale boost-architectuur is de uitgangsspanning gelijk aan de ingangsspanning nadat de traditionele boost-module is uitgeschakeld. Dit product lost dit probleem op.2. Zelfbeschermingsmogelijkheden; traditionele boost-modules kunnen gemakkelijk beschadigen bij het starten van de belasting of wanneer de uitgangsspanning lager is dan de ingangsspanning. Deze module overwint deze problemen en voegt extra beveiligingsfuncties toe, zoals invoer omgekeerde bescherming en overstroombeveiliging.3. Breed spanningsbereik, tot :Ingangsspanning: 9-45V (let op de gedeeltelijke spanning op de ingangsstroomlijn bij hoge ingangsstroom)Uitgangsspanning: 11-50V, standaard uitgangsoutput is ongeveer 15V (de ERR-interface wordt weergegeven als de ingangsspanning lager is dan de uitgangsspanning)Uitgangsstroom: maximaal 5A (tot 90 W), bij hogere waarden schakelt de automatische bescherming : natuurlijke warmteafvoer tot 90 W (binnen 5A)Spanningsweergave: resolutie 0,05 V, bereik 0-50 V, werkelijke fout ± 0,3 V (voor klanten met strikte precisie-eisen)Huidige weergave: resolutie 0,005 A, bereik 0-5 A, werkelijke fout ± 0,1 A (voor klanten met strikte precisie-eisen)Werkende stroom: ongeveer 30 mAInvoer omgekeerde verbinding bescherming: JaAnti-terugloop van uitvoeruiteinde: JaKortsluitingbeveiliging: JaAfmetingen: 82 x 52 x 41 mmFunctiebeschrijving:1. De module heeft IN/UIT en AAN/UIT knoppen: de IN/UIT knop schakelt de ingangsspanning en uitgangsspanning weergave, lang indrukken schakelt de uitgangsstroom weergave; de AAN/UIT knop schakelt de uitgang in of uit, standaard is de uitgang UIT.2. De CC-potentiometer wordt gebruikt om de laadstroom in te stellen. Draai met de klok mee om de laadstroom te verhogen. De uitgangsinstelling mag niet direct kortsluiten; de CHARGE-indicator (rood) brandt tijdens het opladen, de FULL-indicator (groen) brandt wanneer de batterij vol te gebruiken:1. Gebruik als een normale boost-module met overstroombeveiliging(1) Stel het CV-constantespanningsapparaat in op de gewenste uitgangsspanning.(2) Stel de CC-potentiometer in voor de gewenste overstroombeveiligingswaarde. Als de ERR-interface verschijnt, pas dan de CC-potentiometer aan om de limietstroom te verhogen.2. Gebruik als acculaderZorg ervoor dat de batterij in het begin met constante stroom wordt opgeladen en automatisch overschakelt naar constante spanning tijdens het opladen.(1) Bepaal de laadspanning en laadstroom van de batterij en stel de uitgangsspanning in op de laadspanning;(2) Draai de CC-potentiometer meer dan 20 slagen naar links, sluit de batterij aan en verhoog geleidelijk de laadstroom.3. Gebruik als een high power LED constante stroom aandrijfmodule(1) Bepaal de bedrijfsstroom en maximale spanning voor de LED’s;(2) Stel de CV-potentiometer in op de maximale werkspanning van de LED;(3) Draai de CC-potentiometer meer dan 20 slagen naar links, sluit de LED-belasting aan en stel de CC-potentiometer in om de gewenste LED-werkstroom te bereiken;Pakket inbegrepen:1 x 5A step-up boost converter module
