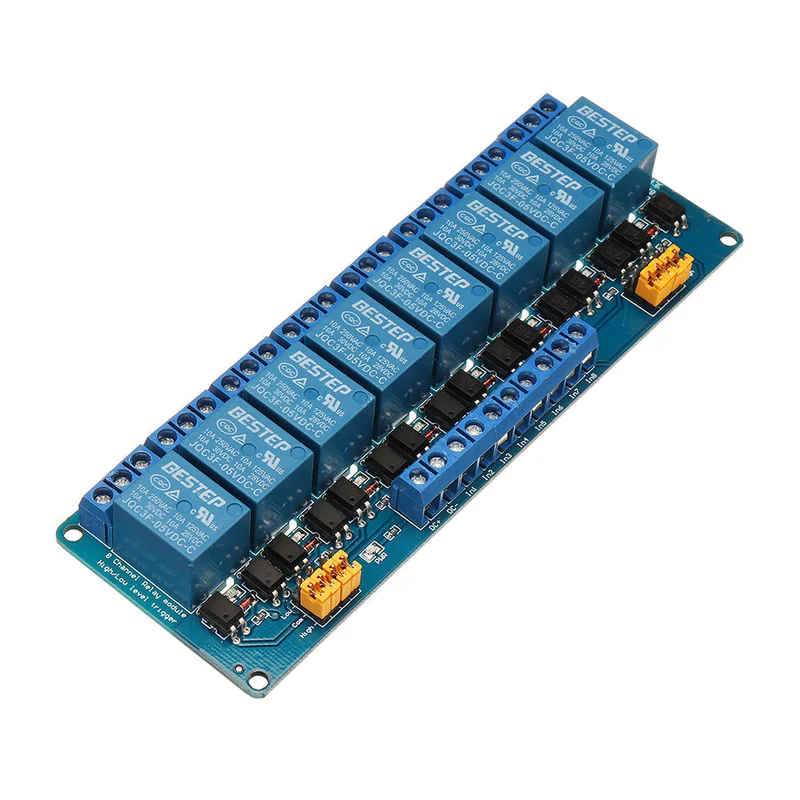

8-Kanaals 5V relaismodule voor Arduino-Snelle verzending

Description

Beschrijving:

Maximale belasting: AC 250V/10A, DC 30V/10A.

De chip heeft optocoupler-isolatie, sterke stuurcapaciteit, stabiele prestaties, stroom 5mA.

Werkspanning is 5V.

Elke kanaal van de module kan worden ingesteld op hoog of laag niveau via jumpers.

Fouttolerant ontwerp, zelfs als de controlelijn is verbroken, zal het relais niet activeren.

Voeding indicatielampje (groen), 8 relais statusindicatoren (rood).

De interface is gebruiksvriendelijk ontworpen, alle interfaces kunnen direct via de terminals worden aangesloten, wat het zeer handig maakt.

Module afmetingen: 142mm x 50mm x 18.5mm (lengte x breedte x hoogte).

Er zijn 4 vaste schroefgaten, gaten 3.1mm, afstand 67mm x 44.5mm.

Module-interface:

• DC+: Sluit de positieve voedingspool aan
• DC-: Sluit de negatieve voedingspool aan.
• IN1-IN8: Afhankelijk van de instelling van elk kanaal, kan het bijbehorende relais worden bestuurd door hoog of laag niveau.
• Relaisuitgang: er is een 24-draadsinterface, alle interfaces kunnen direct worden aangesloten voor gebruiksgemak.
• NO1–NO8: Relais normaal open, het relais is in rust voordat het wordt ingeschakeld, en sluit vervolgens aan op de COM.
• COM1–COM8: Gemeenschappelijke interface van het relais
• NC1–NC8: Relais normaal gesloten, kort verbonden met COM voordat het wordt ingeschakeld en in rust na inschakeling.

Optie voor hoog en laag niveau:

• S1-S8 is de hoog niveau selectie voor relais 1 tot 8.
• Wanneer COM kort verbonden is met LOW, is het bijbehorende relais op laag niveau, terwijl het bij kortsluiting met de hoge kant op hoog niveau is.

Pakketinhoud:

1 x 8-kanaals 5V relaismodule
