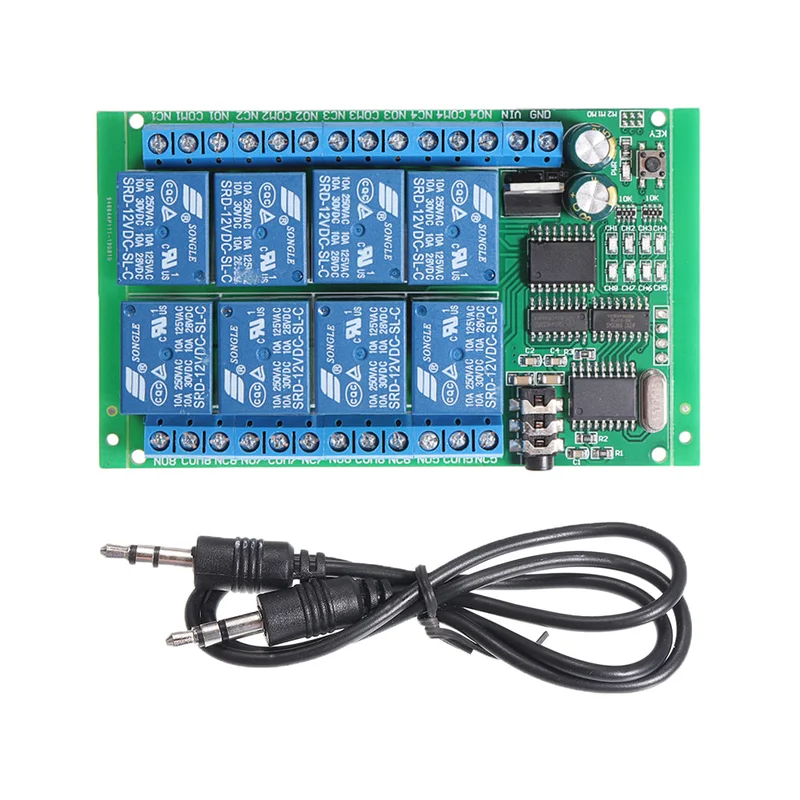

8-Kanaals DTMF MT8870 decoder relais afstandsbediening voor AC/DC motoren en LED verlichting-Snelle verzending

Description

Kenmerken:

• Werkspanning: DC 12V (met bescherming tegen omgekeerde polariteit)
• Bedrijfsstroom: Standby 11-13 mA, 1 relais ‘open’ 44 mA, 2 relais ‘open’ 77 mA, 3 relais ‘open’ 110 mA, 4 relais ‘open’ 140 mA, 5 relais ‘open’ 170 mA, 6 relais ‘open’ 197 mA, 7 relais ‘open’ 223 mA, 8 relais ‘open’ 247 mA.
• 8 werkingsmodi: niet-vergrendelend (tijdelijk), zelfvergrendelend (toggle), onderling vergrendelend (vergrendeling), 5/20/60/120/250 seconden vertraging.
• Standaard stuurcommando’s zijn 1/2/3/4/5/6/7/8. Voorbeeld: Kies 1 om relais 1 te bedienen, kies 2 om relais 2 te bedienen, enzovoort; besturingsopdrachten kunnen 1-4 bits worden gewijzigd.
• Afmetingen: 94,1 x 62,2 x 19,4 mm.
• Maximale belasting: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC.

Notitie:

• Gebruik een kleine DC-voeding met rimpel (aanbevolen: voeding met aarddraad).
• Pas de geluidsuitvoer aan naar 80-90%.

Typische applicaties:

• Verlichtingssystemen voor thuisgebruik.
• DTMF afstandsbediening schakelaar.
• Smart Home / Home Automation.
• DC 12V LED verlichting.
• Fluorescerende lampen.
• 12V gelijkstroom motoren.
• Automotive elektronica.
• Industriële automatisering en controle.

Gebruik methode:

Dit is de DTMF-audiocontroller met vier kanalen. Elke telefoon of vaste telefoon met DTMF-sleutelcode kan het product relais ‘open’ en ‘sluiten’ op afstand bedienen. Onze software ‘DTMF Dial’ (geïnstalleerd op een computer) kan ook worden gebruikt om relais te bedienen.

Verbind twee telefoons: één als ontvanger (telefoon 1) en de andere als zender (telefoon 2). Verbind telefoon 1 met de DTMF-audiokabel (3,5 mm) en bel vervolgens telefoon 1 vanaf telefoon 2. Kies 1/2/3/4 op telefoon 2 om de relais te bedienen.

Voorzichtigheid:

• De DTMF-audiocontroller moet een stabiele DC 12V-voeding gebruiken (aanbevolen 1A of hoger).
• De ontvanger moet een telefoon zijn met een 3,5 mm audio-interface; de zender kan een mobiele telefoon of een vaste telefoon zijn.
• De ‘DTMF Dial’ software moet geluid uitvoeren (niet gedempt), anders zullen de relais niet worden aangestuurd.

Woordenlijst:

• NO: Normaal open
• COM: Gemeenschappelijke terminal
• NC: Normaal gesloten
• Relais open: COM aangesloten op NO maar verbroken van NC.
• Relais gesloten: COM verbroken van NO maar NC verbonden met COM.
• Niet-vergrendeld (tijdelijk): relais 1 ‘open’, sluit na 1 seconde vertraging.
• Zelfvergrendeling: kies 1, relais 1 ‘open’, kies 1 opnieuw, relais 1 ‘uit’, enzovoort.
• Interlock: kies 1, relais 1 ‘open’, andere relais ‘uit’; kies 2, relais 2 ‘open’, andere relais ‘uit’, enzovoort.
• ‘Vertraging’: kies 1, relais 1 ‘open’, relais 1 ‘sluiten’ na een bepaalde tijd.

Pakket inbegrepen:

• 1 x 8-kanaals DTMF MT8870 decoder relais.
