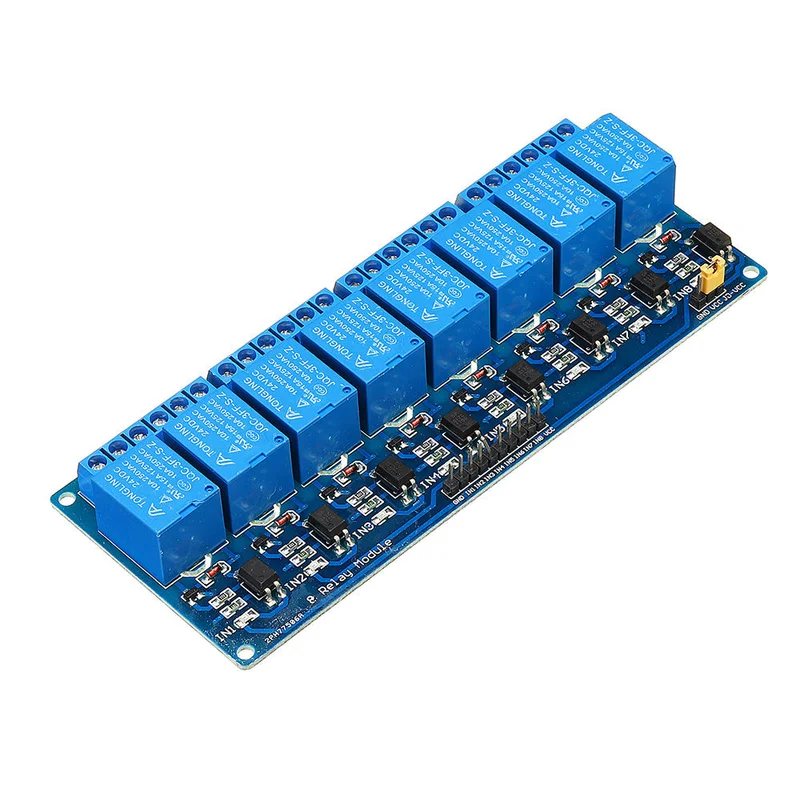

8-Kanaals relaismodule 24V met optocoupler-isolatie-Snelle verzending

Description

Beschrijving:

• De module voldoet aan internationale veiligheidsnormen en heeft isolatiegroeven tussen het controlegebied en het laadgebied.
• Ontworpen met een dubbele FR-4 printplaat en geavanceerde patchtechnologie.
• Gebruik van originele Songle relais voor controle.
• Met relaisactiesignalen; aanzuigen en sluiten zijn verlicht, loskoppelen is niet verlicht.
• Bij een laag signaal op de signaalingang worden de gemeenschappelijke terminal en de normale beginverbinding verbonden.
• Relais kunnen direct verschillende soorten apparatuur en belastingen aansturen.
• Er zijn 8 open en 8 gesloten contacten beschikbaar.
• De blauwe KF301 terminalverbinding maakt het aansluiten van de controleleidingen gemakkelijker.
• Module afmetingen: 138 mm x 56 mm x 18,5 mm (lengte x breedte x hoogte), netto gewicht: 240 g.
• Er zijn vier bevestigingsgaten met een afstand van 3,1 mm op 131 mm x 49,5 mm.
• Het eindproduct ondergaat een 100% functionele test en stabiliteitstest.

Module-interface:

• VCC: Verbind de positieve pool van de 24V voeding.
• GND: Verbind de negatieve pool van de 24V voeding.
• IN1-IN8: Signaaltrigger, laag niveau effectief.
• Relay-uitgang: Er zijn 24 draadinterfaces, die allemaal direct kunnen worden aangesloten voor gebruiksgemak.
• NO1-NO8: Normaal open interface van het relais. Relais is inactief voordat het wordt ingeschakeld en na inschakeling is COM1-COM8 kort verbonden met COM.
• NC1-NC8: Normaal gesloten interface van het relais, kort verbonden met COM voordat het relais wordt ingeschakeld, inactief na inschakeling.

Inbegrepen in de verpakking:

• 1 x 8-kanaals 24V relaismodule
