AD8302 module voor breedband amplitude- en fasedetectie-Snelle verzending

Description

Beschrijving:

De AD8302 is een volledig geïntegreerde RF IC die wordt gebruikt om de amplitude en fase tussen twee onafhankelijke ingangssignalen te meten. De werkfrequentie van dit apparaat kan variëren van lage frequentie tot 2,7 GHz.

De AD8302 beschikt over twee nauwkeurig afgestemde breedband logaritmische versterkers, een breedband lineaire multiplier/fasedetector, een 1,8 V nauwkeurige referentiespanningsbron en een analoge output voor proportionele bedieningsschakeling.

Het ingangssignaalbereik is -60 dBm tot 0 dBm (referentie-impedantie 50Ω), met een dynamisch bereik van 60 dB.

De output van de AD8302 biedt nauwkeurige amplitudemeting in het bereik van +/-30 dB, met een helling van 30 mV/dB; het fasemeetbereik is van 0 tot 180°, met een helling van 10 mV/graad.

Opmerking:Raadpleeg de toepassingsnota AN-691 voor configuratie wanneer de module wordt gebruikt voor laagfrequente detectie.

De AD8302 is verkrijgbaar in een 14-pins TSSOP-pakket en heeft een bedrijfstemperatuurbereik van -40°C tot 85°C.

Toepassingen van de module:

• Invoegverlies en fasemeting van versterkers, filters of mixers
• Meten van de vectorreflectiecoëfficiënt van elke belasting
• Impedantieanalyse

Pakket inbegrepen:

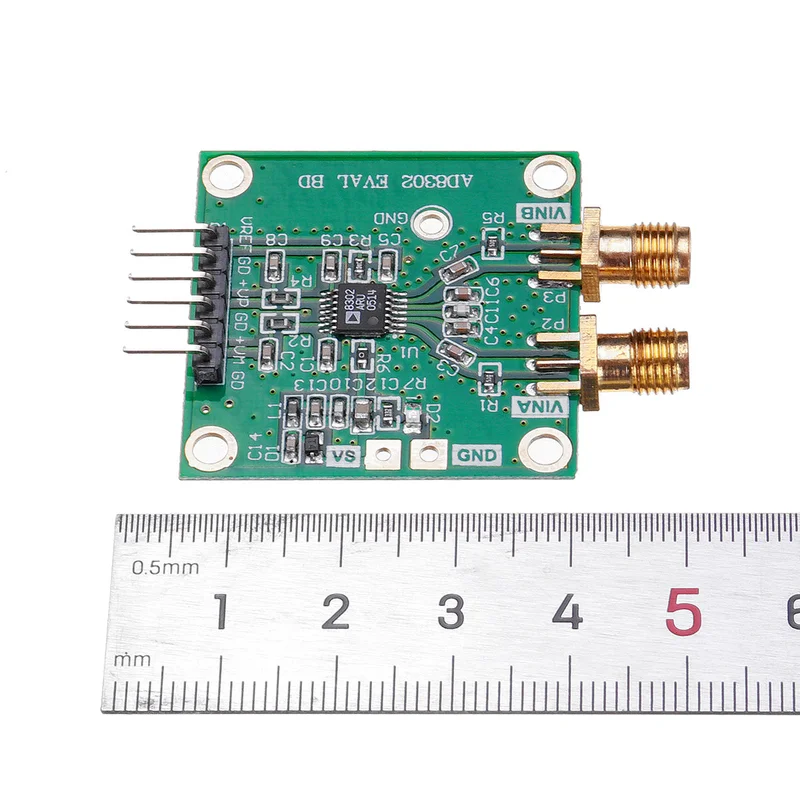

1 x AD8302-module
