Description
Kenmerken:
De AD835 is een single-chip analoge multiplier met een vierkwadrantspanningsuitgang, geschikt voor frequenties tot 250 MHz. Het heeft een full-scale bereik van -1 V tot +1 V met een stijgende tot dalende tijd van 2,5 ns (bij gebruik van een standaard belasting van 150 Ω) en een typische up-time van 20 ns. De differentiële vermenigvuldigingsingangen X en Y hebben een hoge ingangsimpedantie van 100 kΩ || 2 pF. De lage impedantie uitgangsspanning kan ± 2,5V leveren met een uitgangsbelasting van minimaal 25Ω. De AD835 chip heeft een zeer lage ruis van 50 nV / √ Hz, wat aanzienlijk beter is dan eerdere modellen. Dit product biedt uitstekende snelheden en gebruiksvriendelijkheid, met een scala aan functies.
Belangrijke toepassingsgebieden zijn onder andere: snelle vermenigvuldiging, deling, kwadratuur; breedbandmodulatie en demodulatie; fasedetectie en meting; sinusgolffrequentie-verdubbeling; videogaincontrole en keying; spanningsgestuurde versterkers en filters, met afscherming en diode tegen omkering.
Technische specificaties:
- Voedingsspanning: ± 5V DC (standaardstroom 5mA)
- Operationele frequentie: DC-250MHz; ingangs- en uitgangsimpedantie: 50 ohm; ingangssignaalbereik: ± 1VPP
- Vermenigvuldigingsformule: W = (X1-X2) * (Y1-Y2) + Z
Applicatieconfiguraties:
De AD835 is een analoge multiplier met vier kwadranten. De formule is: W = (X1-X2) * (Y1-Y2) + Z. Voor X2 zijn er twee opties: kortsluiting J2, J1 losgekoppeld wanneer X2 = 0; kortsluiting J1, J2 losgekoppeld wanneer X2 = RP1 potentiometer afgestemde spanningswaarde. In dit geval kan het signaal worden afgetrokken door X1-X2, waarbij X2 een DC-signaal kan zijn. De gelijkstroomcomponent kan ook worden toegevoegd als X2-signaal. Voor Y2 zijn er twee opties: kortsluiting J7, J4 losgekoppeld wanneer Y2 = 0; kortsluiting J4, J7 losgekoppeld wanneer Y2 = RP3 potentiometer afgestemde spanningswaarde. In dit geval kan het signaal Y2 worden afgetrokken van Y1-Y2, waarbij de DC-component ook kan worden toegevoegd als Y2-signaal. De Z-signaalingang heeft drie modi: kortsluiting J5, J3 en J6 losgekoppeld wanneer ZZ-signaal van buiten wordt ingevoerd; kortsluiting J3, J5 en J6 losgekoppeld wanneer Z is RP2-eenheid afgestemd op de spanningswaarde; kortsluiting J6, ontkoppel J5 en J3, Z-signaal is = 0.
Standaardinstellingen: X2 = Y2 = Z2 = 0.
Toepassingen:
- Snelle vermenigvuldiging, deling, kwadratuur
- Breedbandmodulatie en demodulatie
- Fasedetectie en meting
- Sinusgolffrequentie verdubbeling
- Videogaincontrole en keying
- Programmeersbare spanningsgestuurde versterkers en filters
Pakket bevat:

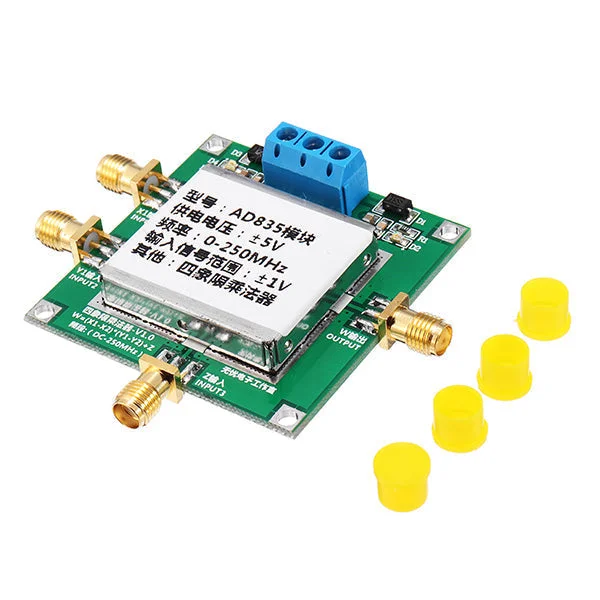

- 1 x AD835 multipliermodule
