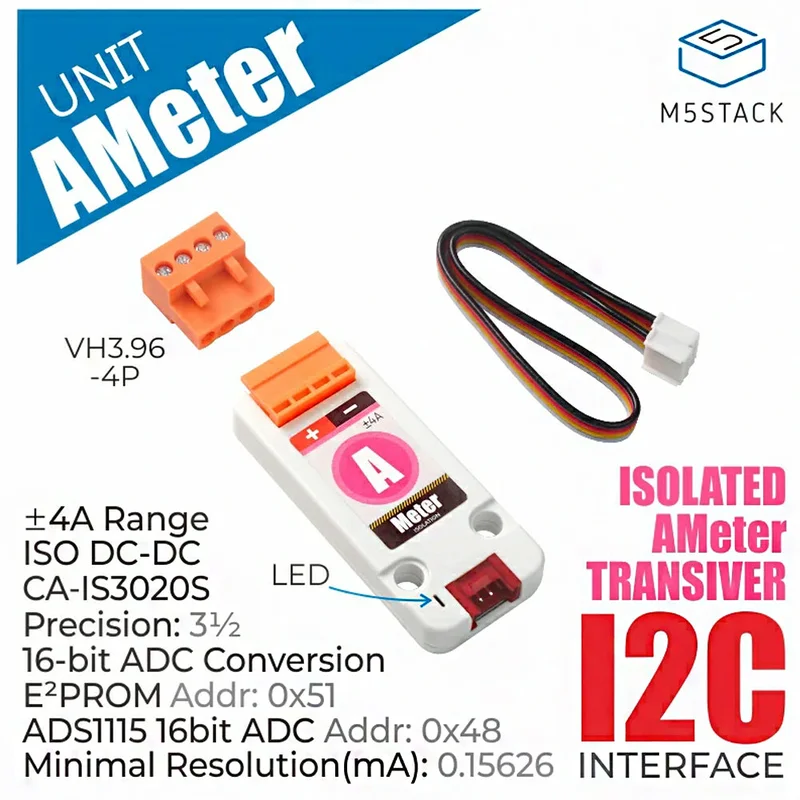

Ampremeter eenheid stroommeter DC-DC gesoleerd 16-bits ADC 4A-Snelle verzending

Description

Omschrijving:
Deze ampèremeter is een stroommeter die de stroom in realtime kan volgen. De 16-bit ADC (analoog-naar-digitaal) converter wordt intern gebruikt om te communiceren via I2C (0X48). Om de meetnauwkeurigheid te garanderen, is er een ingebouwde DC-DC geïsoleerde voeding en is de I2C-interface elektrisch geïsoleerd via de laagspanningsisolator. Dit voorkomt dat ruis en pieken op de databus of andere circuits de lokale aardklem binnendringen en gevoelige circuits storen of beschadigen. Elke eenheid wordt afzonderlijk gekalibreerd bij het verlaten van de fabriek, met een initiële nauwkeurigheid van 0,1% FS, ± 1 telling, en een resolutie van 0,3 mA. De unit heeft een maximale meetstroom van ± 4A en een interne geïntegreerde 4A-zekering om te voorkomen dat een te hoge meetstroom het circuit doorbrandt.
Kenmerken:

• ± 4A meetbereik
• 16-bits ADC-conversie
• Initiële nauwkeurigheid 0,1% FS, ± 1 telling
• Resolutie 0,3 mA
• LED-stroomindicator
• 4A trage zekering
• Fabriekskalibratie (kalibratiegegevens opgeslagen in ingebouwde EEPROM)
• Ingebouwde I2C isolator
• Geïsoleerde DC-DC
• Tot 1000 VRMS-isolatie is bestand tegen spanning
• Ontwikkelingsplatform: Arduino, UIFlow (in ontwikkeling)
• 2x LEiGO-compatibele gaten

Pakket inbegrepen:

• 1x Ampèremeter
• 1x Grove-kabel (20 cm)

Toepassing:Galvanometer
Specificatie:

Meetbereikversterkingsinstelling:Verschillende bereikresolutie is anders, de foutwaarde van het resultaat is anders. Stel het juiste bereik in op basis van de behoeften. Gegevens gaan verloren als ze eenmaal zijn geschreven.
Data papier:CA-IS3020SADS1115
PinMap:

Voorbeeld:1. Arduino IDEKlik hier om het Arduino voorbeeld te downloaden
