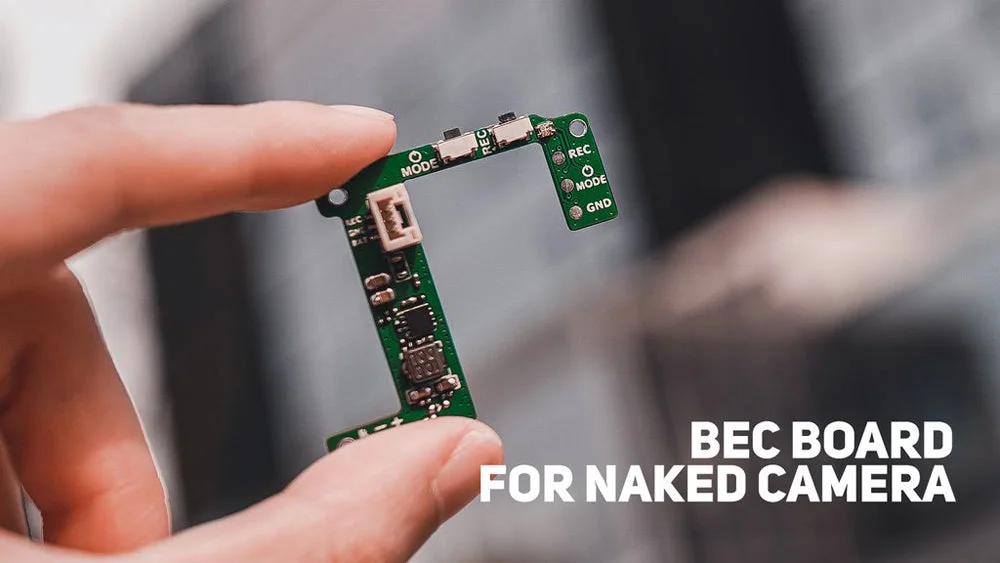

BEC-bord voor GoPro Hero 6/7 Naked Camera FPV RC Racing Drone

Met dit BEC-bord hoeft u zich geen zorgen te maken dat uw GoPro tijdens een vlucht uitvalt. Het bord is voorzien van een geïntegreerde 5V @ 2A BEC, standaard GoPro-knoppen en LED-insteekbare connectoren voor afstandsbediening van de opname.

Specificaties

Artikel: BEC-bord voor GoPro Hero

Gewicht: 1,48 gram

Uitgang: 5V @ 2A

Ingangsspanning: 2-4S

Connector: GH 1,25 3P-connector

Kenmerken

Dit BEC-bord is speciaal ontworpen voor de Naked GoPro Hero, die ongeveer 1,5 g weegt, waardoor uw camera lichter en gemakkelijker te installeren is op uw drone.

De BEC-uitgangsspanning van 5V @ 2A voorkomt dat de camera uitvalt door een onvoldoende stroomtoevoer naar het FC-bord.

Het bord heeft geïntegreerde standaard GoPro-knoppen voor aan/uit, modus en opname.

Er is een geïntegreerde GoPro LED om de status van de camera aan te geven.

Een pad is beschikbaar voor de piloot om de opname van de GoPro via de radiozender te besturen.

Met de insteekbare connector sluit u het bord eenvoudig aan op uw vluchtcontroller voor voeding en opname.

Diagrambord

De twee knoppen op het BEC-bord hebben dezelfde functie als de standaard GoPro-knoppen. Hier zijn drie veelgebruikte acties:

Inschakelen – Druk op de Power/Mode-knop; de LED knippert drie keer en gaat uit.

Opname starten – Druk eenmaal op de opnameknop; de LED knippert langzaam. Als de LED eenmaal knippert en uitgaat, betekent dit dat er geen SD-kaart is.

Opname stoppen – Druk op de opnameknop; de LED stopt met langzaam knipperen.

LED-status

Bij normaal gebruik sluit u eerst de GH1.25-connector aan op de GoPro Lite-camera en vervolgens op de batterij. De LED knippert één keer, daarna moet u één keer per seconde op de aan/uit/modus-knop drukken om in te schakelen. De LED op het BEC-bord heeft dezelfde status als de standaard LED op het GoPro moederbord.

IndicatieKnopbedieningLED-status

InschakelenDruk eenmaal op de aan/uit/modus-knopFlits 3 keer en gaat uit

UitschakelenHoud de aan/uit/modus-knop 5 seconden ingedruktFlits 7 keer en gaat uit

Start de opnameDruk eenmaal op de opnameknopContinu langzame flits

Stop met opnemenDruk eenmaal op de opnameknopFlits 3 keer en gaat uit

Mode-schakelaarDruk eenmaal op de aan/uit/modus-knopControleer de modus op het LCD-scherm

Pakket bestaat uit:

1 x BEC-bord voor GoPro Hero

1 x H1.25-voedingskabel (80 mm 30AWG)
