Description

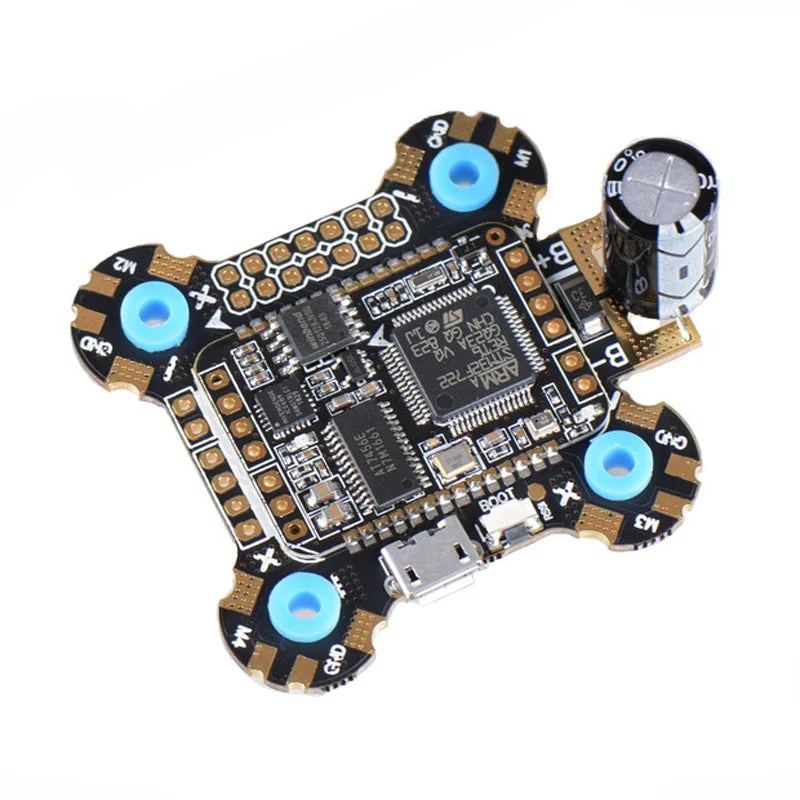

Deze Betaflight F722 flight controller is geschikt voor 2-6S LiPo-batterijen en beschikt over een OSD (On-Screen Display) en een 5V/2A BEC. De controller wordt geleverd met een 25V/1000uF condensator.
Specificaties:
- MCU: 216MHz STM32F722RET6
- IMU: ICM20689 (32K), SPI
- Baro: BMP280 (I2C)
- OSD: AT7456E (SPI)
- Blackbox: W225Q128 (16MB)
- 5x UARTs (1, 2, 3, 4, 6) met ingebouwde inversie
- 6x Dshot / Proshot / Oneshot-uitgangen
- 1x I2C
- RX6-pad voor BLheli32 ESC-telemetrie
- 4x individuele ESC-voedings- en signaalkussens
- 5V gefilterde uitgang voor VTX, omschakelbaar via AUX
- SmartAudio & Tramp VTX-protocol: Ja
- WS2812 LED Strip: Ja
- Beeper: Ja
- RSSI: Ja
PDB-specificaties:
- Ingang: 7.4 ~ 26V (2 ~ 6S LiPo) met TVS-beveiliging
- VOB: 4x40A (Max. 4x50A)
- BEC: 5V 2A continu (Max. 3A)
- LDO 3,3V: Max. 300 mA
- FC Firmware: BetaFlight
- Montage: 30,5 x 30,5 mm, Φ4 mm met ø3 mm doorvoertules
- Afmetingen: 45 x 49 mm
- Gewicht: 12.8g
Andere informatie:
- GND: Ground
- +5V: BEC 5V 2A continu (Max. 3A)
- 3.3V: LDO 3.3V, Max. 300mA
- VBAT +: deel LiPo-kracht
- B+ (+) B – (-): LiPo & ESC Power-pads 7.4V-26V (2-6S)
- S1, S2, S3, S4, S5, S6: ESC-signaal
- IO1, IO2: Switch pin IO (AAN / UIT)
- VOUT: video-uitgang voor video-zender
- VIN: Camera video-invoer
- BUZ + BUZ-: actieve 5V-zoemer
- RSSI: Ontvanger RSSI-ingang
- LED_Strip: WS2812 LED-signaal
- SCL & SDA: I2C_SCL & I2C_SDA
- RX1 & TX1: UART1
- RX2 & TX2: UART2 (RC Receiver, SBUS, IBUS, DSM, PPM)
- RX3 & TX3: UART3
- RX4 & TX4: UART4
- RX6 & TX6: UART6
Pakket inbegrepen:
- 1x F722 flight controller
- 4x siliciumdichtingsringen M3
- 1x 25V / 470uF condensator
- 1x 25V / 100
Afbeeldingen:
