CNC shield board met DRV8825 stappenmotoraandrijving set voor 3D-printer-Snelle verzending

Description

– CNC Shield Board

Versie: 3.0
Kleur: rood
Afmetingen (L * B * H): 68 x 53 x 18 mm
Voltage: DC 12 ~ 36 V

Kenmerken:
1. Ondersteunt verwijderbare A4988 of DRV8825 compatibele stappenmotor drivers.
2. Geschikt voor gebruik met snijmachines en 3D-printers.
3. Compatibel met GRBL 0.8 (open-source firmware die G-code-opdrachten omzet in stappenmotor signalen).
4. PWM-spindel- en richtingpinnen, ondersteuning voor 4 assen (X, Y, Z, A – kan X, Y, Z dupliceren of een volledige vierde as uitvoeren met aangepaste firmware via de pinnen D12 en D13).
5. Compact ontwerp. Stappenmotoren kunnen worden aangesloten via 4-pin molex connectoren of soldeerpunten.
6. Let op: dit is een ongeassembleerde kit en vereist basis soldeervaardigheden.

– DRV8825 Stappenmotoraandrijving

De module heeft een pinout die bijna identiek is aan die van de A4988 stappenmotor driver, waardoor deze kan worden gebruikt als een hogere prestatie vervanging in veel toepassingen.
DRV8825 heeft een instelbare stroomlimiet, overstroom- en overtemperatuurbeveiliging, en ondersteunt zes micro-resoluties (tot 1/32 stap).
Het werkt met een voedingsspanning van 8,2 – 45V en kan tot ongeveer 1,5A per fase leveren zonder extra koeling (tot 2,2A met voldoende extra koeling).

Kenmerken:
Eenvoudige stap- en richtingbesturingsinterface.
De interface kan direct worden aangesloten op 3.3V en 5V systemen.
Ondersteunt thermische uitschakeling, overspanning en onderspanning.
Ondersteuning voor kortsluitbeveiliging.
Zes verschillende stapresoluties: full-step, half-step, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap.
4-laags, 2 oz koper PCB voor verbeterde warmteafvoer.
Verstelbare stroomregeling om de maximale stroomuitgang te bepalen met een potentiometer, waardoor hogere stapsnelheden mogelijk zijn.
Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snelle of langzame afbraak).
Maximale voedingsspanning van 45V.
Ingebouwde regelaar (externe logische spanning vereist).

– Uno R3 Bord-R3 Bord
MCU: ATmega328
Kloksnelheid: 16 MHz
USB-interface: ATmega16U2
Bedrijfsspanning: 5 V
I/O pin uitgangsstroom: 40 mA max
3.3 V uitgangsstroom: 150 mA max
Digitale I/O-pins: 14 (waarvan 6 met PWM-capaciteit)
Analoge ingangspennen: 6
EEPROM: 1 kB
Statisch RAM (SRAM): 2 kB
Flash-geheugen: 32 kB
Afmetingen (L * B * H): 68 x 53 x 10 mm

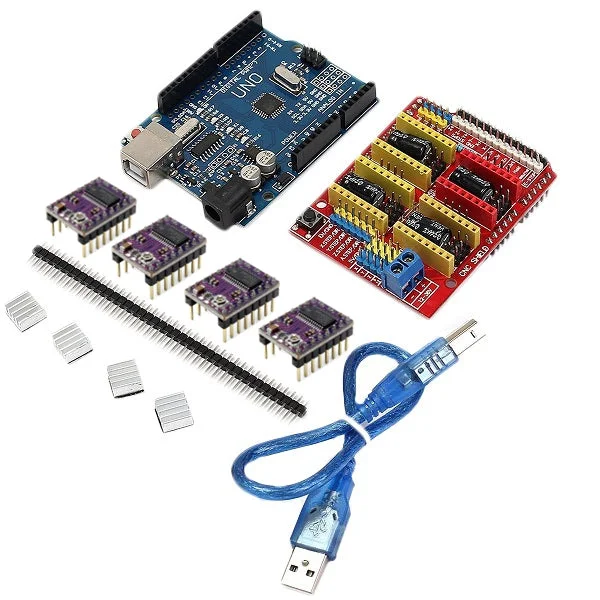

Pakket inbegrepen:

1 x Uno-R3 bord
1 x CNC Shield Board
4 x DRV8825 stappenmotoraandrijving
4 x warmteafvoer
1 x USB-kabel
1 x 40-pins header
