Beschrijving:

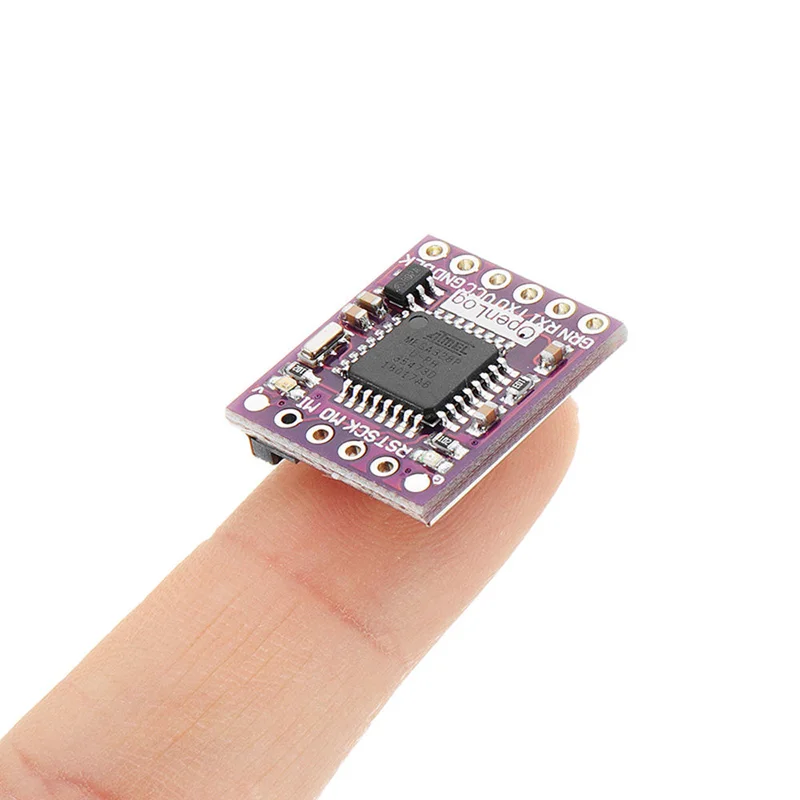

Deze datalogger slaat gegevens op een geheugenkaart op via de UART universele seriële poort. Het functioneert als een zwarte doos die gegevens van het hoofdapparaat naar de seriële poort verzendt en deze als tekst op de geheugenkaart opslaat. Dit product is geschikt voor de besturingskaart van de vlucht met Cleanflight-firmware en wordt aangesloten op de bijbehorende seriële poort. Met de Cleanflight-configurator op de host-computersoftware kunnen belangrijke bedrijfsgegevens van de drone op de geheugenkaart worden vastgelegd. De Blackbox flight data recorder software kan worden gebruikt voor het afspelen van vliegopnamen.
Opmerking:Na het plaatsen van de geheugenkaart wordt het bestand aangemaakt, dat de parameter baudrate van de seriële poort bevat. Deze parameter kan worden gewijzigd. Sluit de vluchtcontroller of de seriële poort van het hoofdcircuit aan. De baudrate moet overeenkomen met die van de recorder.
Specificaties:
- Ingangsspanning: 3,3V ~ 12V (aanbevolen: 3,3V ~ 5V)
- Geheugenformaat: FAT32, ondersteunt maximaal 64GB
- UART seriële interface
- Instelbare baudrate
- Standaard bootloader: Pro Mini ATmega328P 5V 16 MHz
Technische parameters:
- Ondersteunt opslag op FAT16/FAT32 formaat TF-kaart, opslagcapaciteit tot 32GB
- Beschikt over een eenvoudige opdrachtregelinterface
- Configuratiebestand kan op de TF-kaart op de computer worden gewijzigd (bij een nieuwe kaart wordt het configuratiebestand automatisch aangemaakt bij de eerste inschakeling)
- Drie modi: nieuw, toevoegen, opdracht
- Baudsnelheid instelbaar van 300 tot 1000000 bps
- Minimale verbindingen: VCC, GND, RX
- Twee LED-lampjes geven de bedrijfsstatus aan
- Standby-stroom: 2mA, maximale opnamesnelheid: 6mA
Pakket bevat:
1 x Datalogger voor Cleanflight Naze32 F3 Blackbox
