Description
Beschrijving:

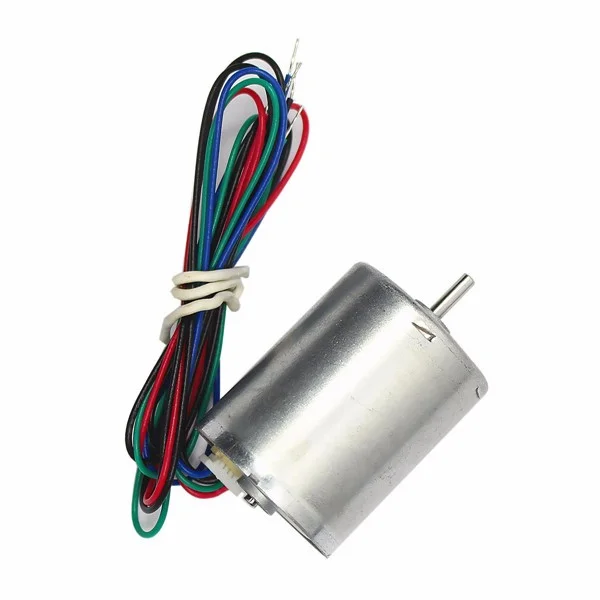

DC 12V borstelloze micro gelijkstroommotor.
Specificaties:
- Nominale spanning:DC12V
- Rated snelheid:6000 ± 10% opm
- Lengte van de buitenas:8.5 mm
- Diameter van de as:D2.0 mm
De motor is uitgerust met 5 draden.
Motor aansluitingen:
| Nummer | Signaal | IO | Specificatie | Opmerking |
| 1 | Vm (rode draad) | IN | 12V ± 10% | Voeding |
| 2 | FG | |||
| VOH | UIT | 6.0V MAX | Hall signaal pulsuitgangen | |
| VOL | 0.5V MAX | FG signaalstroom | 2mA | |
| Pulsuitgangen | 6 Puls/cyclus | |||
| 3 | CW / CCW (gele draad) | IN | [0V] [5V] | Hoog — motor CCW Laag — motor CW |
| VIH | 2,0V Min. of open | |||
| VIL | 0,5V max. | |||
| 4 | GND | UIT | Voeding aarde | Voeding aarde |
| 5 | PWM Controle (blauwe draad) 60K MAX typisch (15-25K) | IN | [0V] [5V] 0K-30K | Hoog — motor uit Laag — motor aan |
| VIH | 2,0V Min. of open | |||
| VIL | 0,5V max. |
Toepassingen:
- Huishoudelijke apparaten: kleine huishoudelijke apparaten, keukenapparatuur, micro-actuators
- Auto onderdelen: micro pomp, schakelaar
- Medische apparatuur: medische pomp, vloeistofpomp, gaspomp, bloeddrukmeter, bedieningsinstrument
- Elektrisch gereedschap: elektrische pomp, waterpomp, vacuümpomp, microventiel
- Bedrijfsuitrusting: projector, printer, kopieerapparaat, scanner, geldteller
- Persoonlijke verzorging: huidverzorging, schoonheidsmiddelen
- Houd de motor schoon en vrij van obstakels.
- Overbelasting kan de levensduur van de motor verkorten.
- Vermijd hoge temperaturen en extreem vochtige omgevingen.
- Bij het solderen, let op dat het plastic niet beschadigd raakt; gebruik een temperatuur van 340 ± 40 °C en binnen 3 seconden.
- Zorg ervoor dat de schroeven de juiste maten en lengtes hebben.
Pakket bevat:
1x gelijkstroommotor
