Description
Kenmerken:

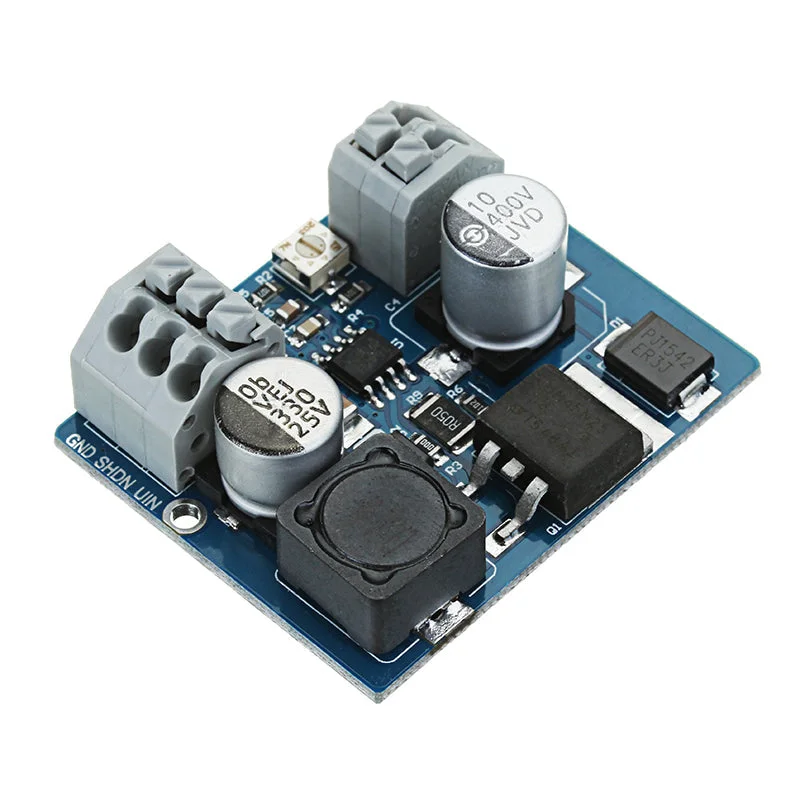

Deze hoge spanningsmodule is een compacte step-up DC-DC converter met hoge efficiëntie en lage warmteontwikkeling. Geschikt voor een DC invoer van 12V tot 24V, met een uitvoer van 85 tot 235V DC, instelbaar met een nauwkeurige potentiometer. Ideaal voor gebruik met Nixie buizen, VFD buizen, en magische ogen. De uitschakelmodus wordt geregeld via de SHDN pin.
Specificaties:
- Ingangsspanning: DC 12-24V
- Uitgangsspanning: DC 85-235V
- Afmetingen: 45mm x 37mm x 15mm
| Kenmerk | Symbool | Minimaal | Typisch | Maximaal | Eenheid |
| Ingangsspanning | Vin | 10 | 12 | 24 | Volt |
| Uitgangsspanning (Io=10mA) | Vout | 85 | — | 235 | Volt |
| Uitgangsstroom (Vin=12V Vout=90V) | Iout | 0 | 45 | 95 | mA |
| Uitgangsstroom (Vin=12V Vout=170V) | 0 | 35 | 55 | mA | |
| Uitgangsstroom (Vin=12V Vout=220V) | 0 | 24 | 35 | mA | |
| Uitgangsbediening terminalspanning (SHDN) | Vshdn | 1.2 | — | Vin | Volt |
| Uitgangsbediening terminalstroom (SHDN) | Ishdn | — | — | 2 | mA |
| Quiescent stroom zonder belasting (Vin=12V Vout=170V) | Ioff | — | 15 | — | mA |
| Conversie-efficiëntie (Vin=12-18V, 50%-80% nominale belasting) | Efficiëntie | — | 80 | — | % |
- De SHDN pin kan zweven en de zwevende status zal worden ingeschakeld.
- Deze module heeft geen anti-terugloop functie. Zorg ervoor dat de polariteit van de invoerspanning correct is.
Inbegrepen in de verpakking:
- 1 x DC Voedingsmodule
