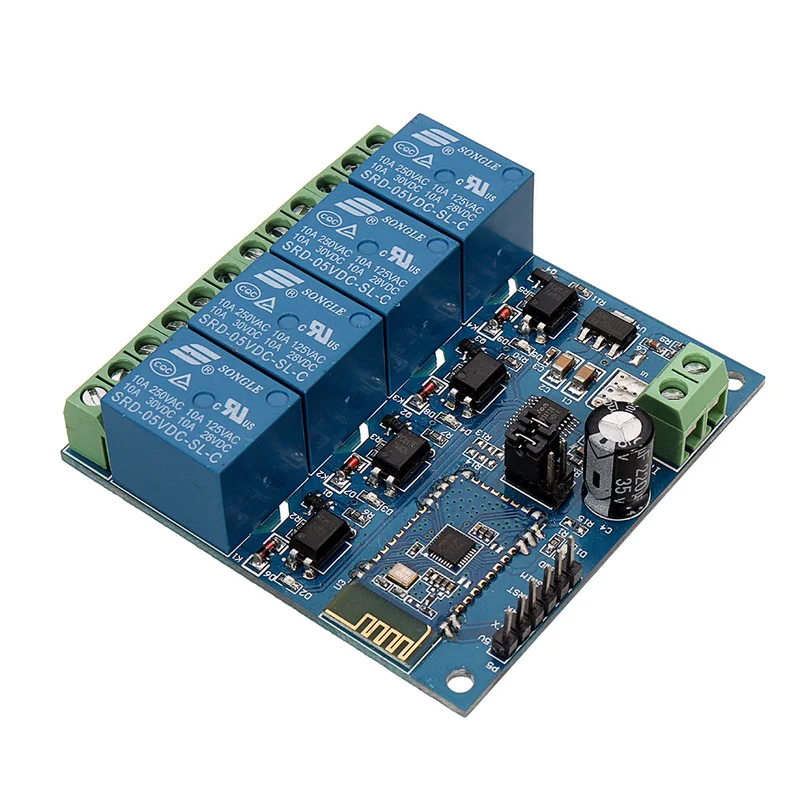

DC5V 4-kanaals Bluetooth-relaismodule-Snelle verzending

Description

nulOverzicht:

Deze 5V Bluetooth 4-kanaals relaismodule is uitgerust met een SPP-C Bluetooth 2.1 slavemodule en een hoogwaardige 8-bit MCU. U kunt het relais eenvoudig bedienen met een mobiele app.

Functies en kenmerken:

• Ingebouwde N76E003 / STM8S003 en SPP-C Bluetooth 2.1-module
• Relais kan worden gecontroleerd met een app
• Effectieve controleafstand (in open gebied): 10m
• Stroomvoorziening: 5V
• Ingebouwde 5V, 10 A / 250V AC en 10 A / 30V DC relais, met een levensduur van 100.000 schakelingen
• Module met diode-effusiebescherming en korte responstijd
• Ingebouwde optocoupler isolatiecomponenten voor sterke anti-interferentie
• Bluetooth-indicator en LED-indicator voor relais aan boord
• Ingebouwde UART-foutopsporingsinterface (Baud-snelheid: 9600) en MCU-programmainterface
• Afmetingen: 62,7 x 63,2 mm

Aansluitingen:

• IN +, IN-: 5V voeding
• TX, RX: UART-communicatie
• SWIM, NRST: MCU-programma-interface
• LED D2/D3/D4/D5 (rood): relaisindicator
• LED D1 (blauw): Bluetooth-statusindicator

Relais bedienen met de app:

1. Verbind IN +, IN- met een 5V DC-adapter.
2. Controleer het relais met de app. Er zijn twee soorten apps beschikbaar: een gespecialiseerde app en een algemene app die gedownload kan worden van de Android-markt.
3. Voor de gespecialiseerde app: installeer de “bluetoothDemo” app op uw Android-telefoon, open deze en klik op “zoeken” om verbinding te maken met de Bluetooth-module. De standaardnaam is BT04-A en het wachtwoord is 1234.
4. Voor de algemene app: installeer “BlueSPP_37” op uw Android-telefoon om relaisopdrachten naar de Bluetooth-module te verzenden.

Pakketinhoud:

• 1 x DC5V 4-kanaals Bluetooth-relaismodule
