Description

Kenmerken:

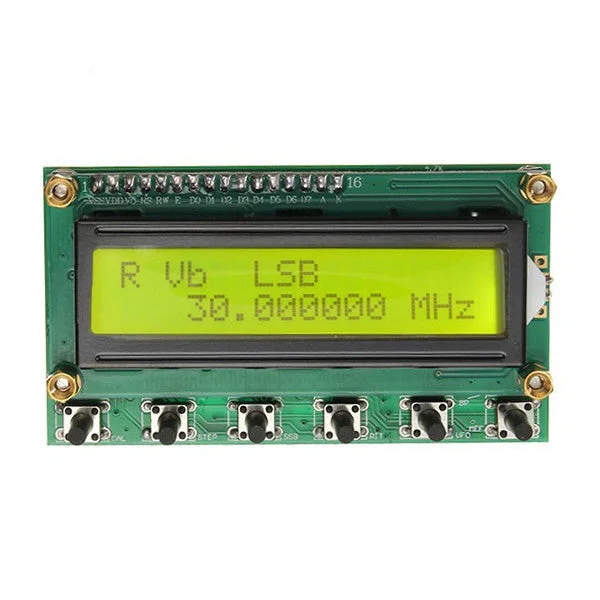

Dit is een 0 ~ 55MHz DDS signaalgenerator, gebaseerd op de AD9850 chip en eenvoudig te bedienen.

• Ondersteunt 0 ~ 55MHz continue aanpassing met een stap van 1Hz.
• Voorzien van 78L05 spanningsregulatie.
• Ingangsstroom van 200mA, met een ideale invoerspanning van 8-9V.
• Ingangsspanning van 12V kan alleen voor korte tijd worden gebruikt; anders kan dit leiden tot oververhitting.
• 5p / 6p aansluitingen voor de encoder zoals afgebeeld.
• 7p van het midden verbindt met de digitale matrix ingang.
• 14p (8V GND) is de 8V voeding van het hoofdbord. Wanneer het hoofdbord wordt aangedreven, heeft de DDS geen aparte voeding nodig.
• 1 ~ 6 komen overeen met 6 frequentiebanden: 3,8, 7, 9, 14, 18 of 21, 27 of 29.
• ISB, USB, CW zijn de drie moduskeuzes.
• DT is een signaal van het hoofdbord.

Toetsen en aansluitingsinterfaces:

• ENC: Encoder schakelaar
• MEM: Schakel de geheugenmodus in
• VFO: Overdracht van VFO A naar VFO B, of van VFO B naar VFO A.
• SSB: Wijzig de werkmodus: circuleer van USB, LSB, AM, CW, enzovoort.
• RIT: Fijn afstemmen op ontvangstfrequentie
• CAL: Functies instellen
• KB-1 en KB-2 hebben een gemeenschappelijke pin, maar niet GND.

Bediening:

Druk op CAL en zet aan om naar het instellingsscherm te gaan. Laat CAL los.

• B: DDS-SYSTEM-CLK: Chip-werkfrequentie instelling. Gebruik de encoder schakelaar om de waarde aan te passen. Bedien volgens de STEP-toets. AD9851 ingesteld op oscillator 6-vermenigvuldigingskanaal, AD9850 ingesteld op de werkelijke uitgang van de oscillator. Druk op CAL en laat snel los om naar stap C te gaan.
• C: MIN_RX_DDS_FREQ: Minimale werkfrequentie instellen. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om naar stap D te gaan.
• D: MAX_RX_DDS_FREQ: Maximum werkfrequentie instellen. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. (Kleiner dan 60MHz is OK). Druk op CAL en laat snel los om naar stap E te gaan.
• E: SSB_OFFSET: Fijn afstemmen voor de SSB-werkmodus. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om naar stap F te gaan.
• F: CW_OFFSET: Fijn afstemmen voor de CW-werkmodus. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om naar stap G te gaan.
• G: OFFSET_FREQ: Instellen van offsetfrequentie, bijvoorbeeld op 9MHz of 10.7MHz. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om naar stap H te gaan.
• H: MULTIPLIER: instelling voor frequentievermenigvuldiging. Moet op 1 worden ingesteld. Druk op CAL en laat snel los om naar stap I te gaan.
• I: Schermweergavewoord “SAVE”, sla de bovenstaande instellingen automatisch op en keer terug naar normaal werk.

• DDS SYSTEM CLK: kan een frequentietester gebruiken om 30MHz oscillator te krijgen, vermenigvuldig de geteste waarde met 6 en zet dan de vermenigvuldigde waarde hier. Als u AD9851 gebruikt, maak dan de eerste instelling op 180000000.
• OFFSET FREQ: kan ingesteld worden als + of -. Draai de encoder schakelaar om de waarde te veranderen, druk op de STEP toets en draai de encoder schakelaar om de stap aan te passen. Minimum werkfrequentie plus (+) offsetfrequentie moet hoger zijn dan 0.

Frequentie display:

RX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ)
TX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
De frequentie die in de DDS is geprogrammeerd, wordt berekend zoals hieronder getoond.
RX = ABS (RX_DDS_FREQ)
TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Voorbeelden:

• DDS output bereik 30 ~ 40MHz:
  MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Frequentie weergavebereik.
  30 MHz 40 MHz 100 MHz = 130 MHz tot 140 MHz.
  30 MHz 40 MHz -10 MHz = 20 MHz tot 30 MHz.
  -40 MHz -30 MHz 170 MHz = 140 MHz tot 130 MHz.
  -40 MHz -30 MHz 60 MHz = 30 MHz tot 20 MHz.
• FT180A instellen met DDS:
  GEBRUIK RPT NO
  X6 RECLK X6
  DDS SYSTEM CLK 180M
  MAX DDS FREQ 65M
  MIN RX DDS FREQ 10.701M (Offset frequentie + RIT frequentie)
  MAX RX DDS FREQ 60M
  TX OFFSET FREQ 0
  MAX RIT OFFSET 1K (RIT frequentie)
  OFFSET FREQ -10.700M – (Offset frequentie)
  MULTIPLIER 1

Pakket bestaat uit:

• 1 x DDS signaalgenerator
