Digitale oscilloscoopset – doe-het-zelf elektronica kit-Snelle verzending

Description

Notitie:
Dit is de nieuwste versie 13804K (113-13801-050). Dit is een doe-het-zelf-pakket en vereist enige basiskennis van elektronica. Vanwege de verschillende niveaus van bekwaamheid kunnen we niet garanderen dat iedereen succesvol kan zijn met de montage, maar we doen ons best om te helpen.

Productdocumenten en firmwares:

• Gebruiksaanwijzing [voor 13801K / 02K (stop)]
• Gebruiksaanwijzing [voor 13803K / 04K]
• Montagetekening
• Installatiehandleiding voor SMD-componenten
• SMD-onderdelenlijst
• Firmwares
• Broncodes [basisversie]
• DSO138 Bibliotheek
• Hoe de DSO138-bibliotheek te gebruiken
• Schema van het LCD-bord
• Hoe firmware te upgraden voor DSO138

Kenmerken:

Kits met ARM Cortex-M3-processor (STM32F103C8), inclusief een 2,4 inch kleur TFT-display. Dit kan ook gebruikt worden als een ARM test ontwikkelbord. Er zijn mogelijkheden voor secundaire ontwikkeling, bijvoorbeeld als millivoltmeter of datalogger (technische ondersteuning hiervoor wordt niet geleverd). De schakeling is eenvoudig en de kit is betaalbaar.

Specificaties:

• PCB formaat: 117 x 76 mm
• Schermgrootte: 52 x 40 mm
• Voeding: DC 9V

Kenmerken van indicatoren:

• Maximale real-time sampling rate: 1 Msps
• Nauwkeurigheid: 12 Bit
• Steekproefbufferdiepte: 1024 bytes
• Analoge bandbreedte: 0 – 200 KHz
• Verticale gevoeligheid: 10 mV / Div – 5 V / Div (1-2-5 progressieve manier)
• Verstelbare verticale verplaatsing
• Ingangsimpedantie: 1 MΩ
• Maximale ingangsspanning: 50 Vpp (1:1 sonde), 400 Vpp (10:1 sonde)
• Koppelingsmodi: DC / AC / GND
• Horizontale tijdbasisbereik: 10 μs / Div – 50 s / Div (1-2-5 progressieve manier)
• Automatische, regelmatige en one-shot modus voor het vastleggen van golfvormen
• Instelbare trigger niveau positie
• Waarneembare vorige trigger waveform (negatieve vertraging)
• HOLD-functie voor het bevriezen van de weergave
• 1 Hz / 3.3 V vierkante golf test signaalbron

Pakket inbegrepen:

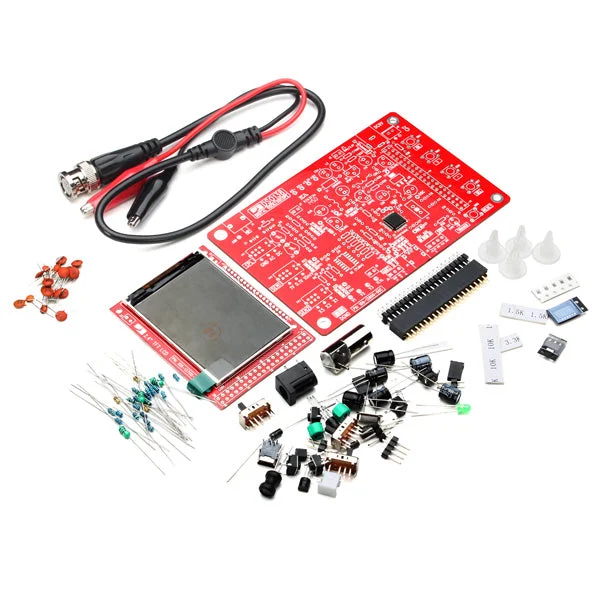

• 1 x DIY Digitale Oscilloscoop Kit
