Description
Notitie:
Deze SMD-versie is voorgemonteerd, wat het veel eenvoudiger maakt dan de 13804K-versie. Dit is een niet-geassembleerde set, klanten dienen enige basiskennis van elektronica te hebben. Vanwege verschillende niveaus van bekwaamheid kunnen we niet garanderen dat iedereen succesvol kan zijn met deze doe-het-zelf kit, maar we doen ons best om ondersteuning te bieden.
Kenmerken:
Kits met ARM Cortex-M3-processor (STM32F103C8), inclusief een 2,4 inch kleur TFT-display, kunnen ook gebruikt worden als ARM test development board. Er zijn mogelijkheden voor secundaire ontwikkeling, bijvoorbeeld als millivoltmeter of datalogger (technische ondersteuning hiervoor wordt niet geleverd).
Specificaties:
PCB formaat: 117 x 76 mm
Schermgrootte: 52 x 40 mm
Voeding: DC 9V
Indicatoren:
Maximale real-time sampling rate: 1 Msps
Nauwkeurigheid: 12 Bit
Steekproefbufferdiepte: 1024 bytes
Analoge bandbreedte: 0 – 200 KHz
Verticale gevoeligheid: 10 mV / Div – 5 V / Div (1-2-5 progressieve manier)
Verstelbare verticale verplaatsing
Ingangsimpedantie: 1 MΩ
Maximale ingangsspanning: 50 Vpp (1:1 sonde), 400 Vpp (10:1 sonde)
Koppelingsmodi: DC / AC / GND
Horizontale tijdbasisbereik: 10 μs / Div – 50 s / Div (1-2-5 progressieve manier)
Automatische, regelmatige en one-shot modus voor eenvoudige golfvormvastlegging
Instelbare triggerniveau positie
Waarneembare vorige trigger waveform (negatieve vertraging)
HOLD-functie voor het bevriezen van de golfvorm.
Pakket inbegrepen:

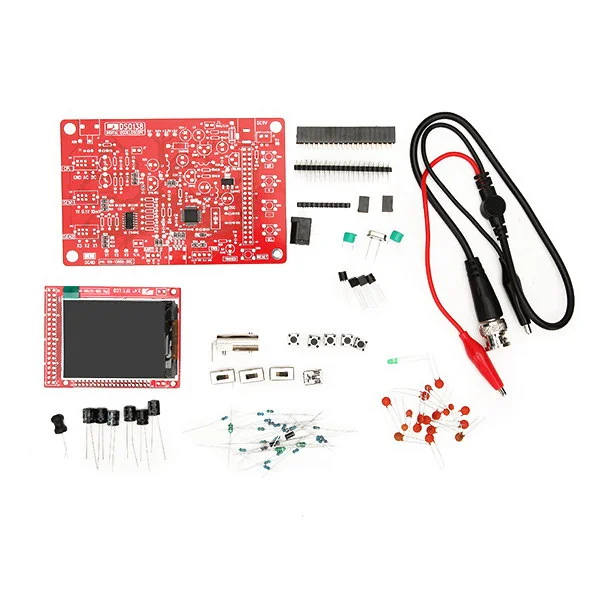

1 x DIY Digitale Oscilloscoop Kit
1 x DSO138 Transparant Acrylblad
