Description
Omschrijving:Digitale uitlezing voor CNC-frezen met 2 of 3 assen, geschikt voor gebruik met elektronische lineaire schalen. Dit systeem biedt een nauwkeurige digitale weergave van metingen van 50 tot 1100 mm.
Specificaties:
- Model: 2 assen / 3 assen
- Spanningsbereik: AC 100V ~ 240V / 50Hz ~ 60Hz
- Digitaal afleesbaar display met TTL-signaal
- Plug: DB9
- Resolutie: 10μm, 5μm, 2μm, 1μm, 0,5μm
Functies van het digitale uitleessysteem:
- Nul wissen
- Reset
- mm/inch-modus
- ABS/INC-coördinatenconversie
- 200 sets subdata
- Geheugen uitschakelen
- Midden van 1/2
- Linerfoutcompensatie
- Slaapmodus
- Clear 200 sets SDM data
- ABS/INC-modus
- Calculator
- Boren van omtrek
- Boren van schuine lijn
- Bewerking van hellend vlak
- Bewerking van cirkelboog
- Draaibankfunctie
- Geleidelijke verwerking van rechthoekige lumen
- Digitaal filteren
- Trillingsfiltering
- Radius/Diameter functie
Lineaire schaal parameters:
- Reis (meet) lengte: 0-1000 mm / 0-40 inch
- Totaal (totale) lengte: reislengte + 142 mm (0-1142 mm)
- Plug: DB9
- Resolutie: 0.005 mm (5μ)
- Ingangsspanning: 5V
- Raspspoed: 0,02 mm (50LP/min)
- Kabellengte: 3 meter
- Normale grootte: ongeveer 22 * 34 mm
- Beschermingsklasse: IP54
- Signaal: TTL
Kenmerken:
- Verhoogt de productiviteit en biedt hogere precisie door waarden van lineaire encoders om te zetten naar een gemakkelijk leesbaar formaat.
- Kan op nieuwe of bestaande apparatuur worden geïnstalleerd.
- Werkt met elke machine waarbij asschuiven handmatig worden verplaatst.
- Data-interface voor extra verwerking of afdrukken van gemeten waarden.

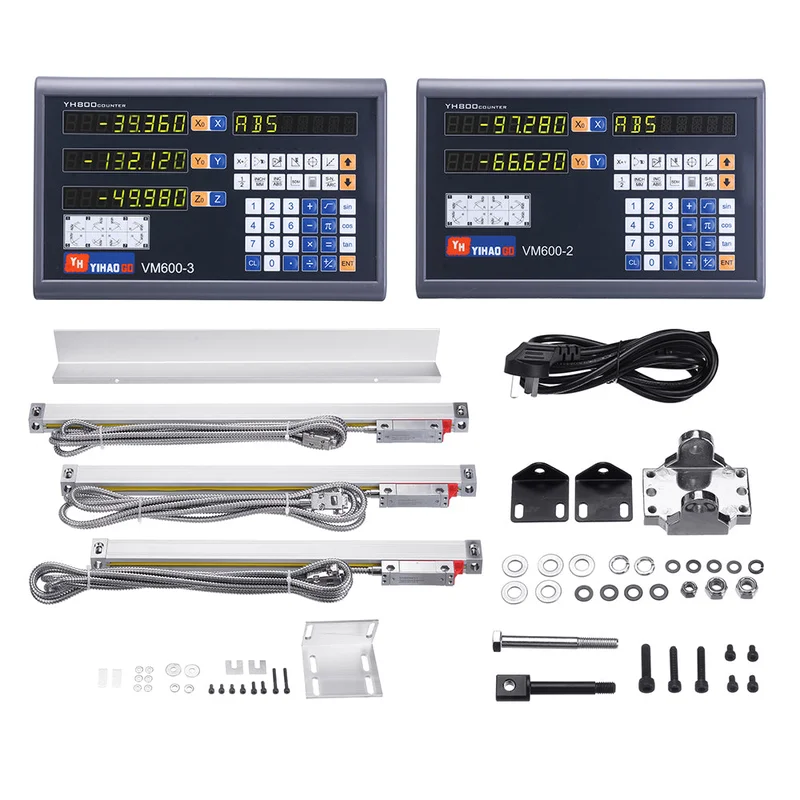

Pakket inbegrepen:
- 1 x digitale uitlezing met 3 assen
- 1 x stroomkabel (inclusief extra stekkeradapter afhankelijk van uw land)
- 1 set x beugel en accessoires
- 1 x handleiding
Voor de 2 assen digitale uitlezing geldt hetzelfde pakket, met 1 x digitale uitlezing met 2 assen.
Meer details:
