DIY digitale oscilloscoop kit DSO138mini met behuizing-Snelle verzending

Description

Verbeteringen van de DSO138mini:Betere structuur en kleinere afmetingen. De omvangrijke pin-headers die de LCD en het moederbord in de oude DSO138 verbinden, zijn geëlimineerd. Dit maakt het solderen gemakkelijker voor via USB of op batterijen. Dit maakt de oscilloscoop handiger voor draagbaar gebruik. De analoge versie (PN: 109-13801-00H, ook bekend als “H-versie”) is geschikt voor een batterijlader JYE118 voor extra triggeringang. Deze ingang kan een TTL- of LVTTL-signaal als triggerbron accepteren.Seriële uitvoer van golfvormgegevens. Vastgelegde gegevens kunnen worden opgeslagen en weergegeven op de pc. Dit maakt het mogelijk om golfvormen te analyseren met software zoals controller. Het moederbord kan ook als besturingsbord voor andere toepassingen met een LCD-scherm worden gebruikt. MCU-poorten zijn aan de randen van het bord geplaatst voor eenvoudige verbinding met andere onderdelen voor een completere oscilloscoop:BNC-connector. De kit bevat een header met twee pinnen voor eenvoudige haaksondes. Deze connector vervangt de header en maakt verbinding met standaard professionele BNC-sondes breakout-bord JYE118. >>>>>>>>Product-ID: 1337078
Belangrijke kenmerken van de DSO138mini:Analoge bandbreedte: 0 – 200 KHzSampling rate: maximaal 1MspsGevoeligheid: 10mV / Div – 5V / DivGevoeligheidsfout: <5%Verticale resolutie: 12-bitsTijdsbasis: 10us / Div - 500s / DivOpnamelengte: 1024 puntenExterne triggerIngebouwd testsignaal van 1 KHz / 3,3 VFunctie om golfvorm vast te houden (HOLD)Golfvorm opslaan en oproepen Belangrijke aantekeningen:De voeding is niet inbegrepen. De gebruiker moet een USB-kabel met micro-USB-plug voorbereiden om het apparaat van stroom te voorzien. Elke USB-poort met een stroomcapaciteit van meer dan 150mA kan worden wordt van uitgegaan dat gebruikers voldoende soldeervaardigheden hebben om de DSO138mini-sets samen te stellen. Een werkend apparaat kan niet gegarandeerd worden, maar we doen ons best om dat te bereiken. Productdocumenten en firmwares: (Klik om te openen)Gebruiksaanwijzing (voor “F” analoge kaart)Gebruiksaanwijzing (voor “H” analoge kaart) [NIEUW]Schema hoofdprintplaat (versie H)Schema hoofdprintplaat (versie I) [NIEUW]Schema analoog bord (versie F)Schema analoog bord (versie H) [NIEUW]Gids voor probleemoplossingBeginnershandleiding voor het testen van de DSO138miniDSO138mini: Firmware upgradenInstructies voor het assembleren van de behuizing

Behuizing Kenmerken:

Materiaal: acrylKleur: transparant
Verwijder de beschermfolie voor gebruik.

Instructie: Klik om te openen
Pakketinhoud:

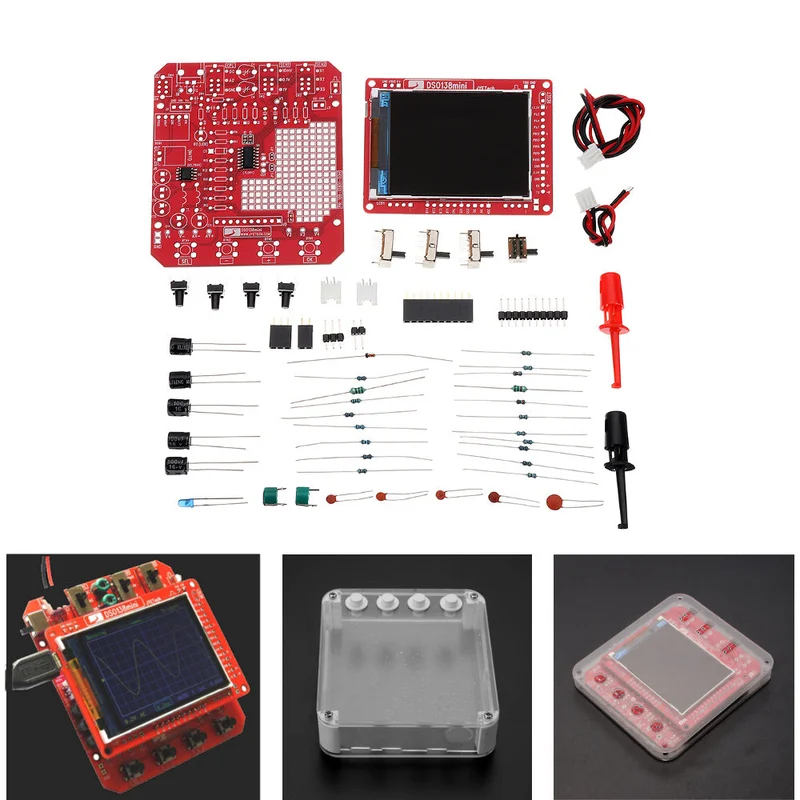

1 x DIY oscilloscoopkit
1 x Acryl behuizing
