Description
Opmerking:Dit module is niet geschikt voor het iOS-systeem.
Beschrijving:

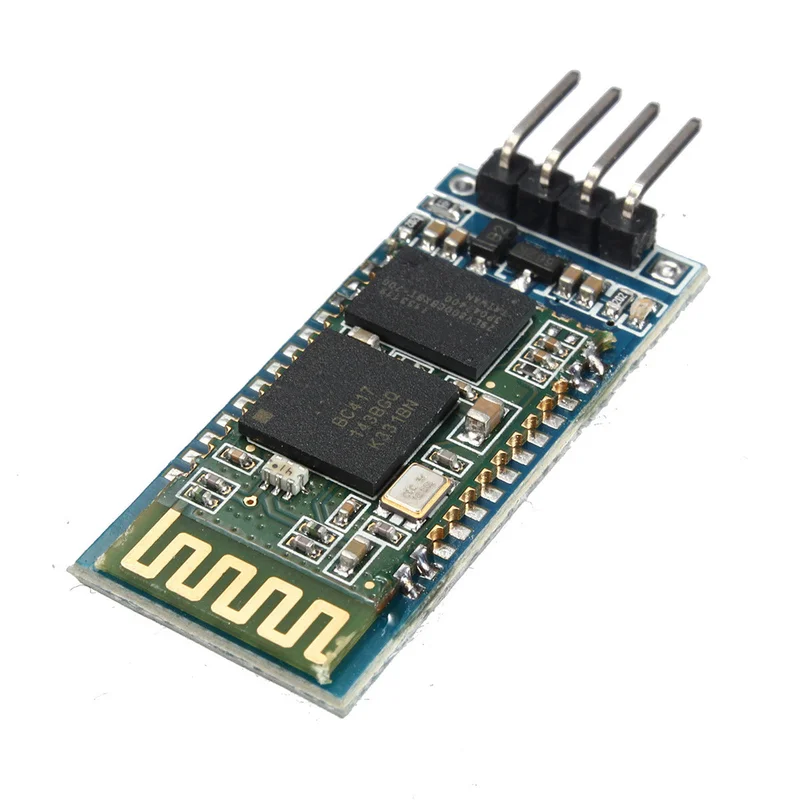

De HC-06 is een kernmodule met de volgende aansluitingen: VCC, GND, TXD, RXD en een KEY-pin voor het wissen van de koppelingsinformatie. Een LED geeft de Bluetooth-verbindingstatus aan: een langzaam knipperende LED betekent dat het apparaat is gekoppeld, maar niet als slave is verbonden. Bij een constante verbinding blijft de LED aan.
De module heeft een LDO-ingangsspanning van 3.6 tot 6V. De stroom bij niet-gekoppeld gebruik is ongeveer 30mA, en bij gekoppeld gebruik 10mA. Voer geen spanning hoger dan 7V in en voorkom omgekeerde polariteit!
De interface werkt op 3.3V en kan direct worden aangesloten op verschillende microcontrollers (51, AVR, PIC, ARM, MSP430, enz.). Ook 5V microcontrollers kunnen direct worden aangesloten zonder gebruik van een MAX232.
De effectieve draadloze afstand is tot 10 meter. Afstanden boven de 10 meter zijn mogelijk, maar de kwaliteit van de verbinding kan niet gegarandeerd worden.
Na koppeling kan de module full-duplex seriële communicatie gebruiken zonder dat kennis van het Bluetooth-protocol vereist is. Het ondersteunt alleen 8 databit, 1 stopbit en geen pariteit, wat de meest gebruikte communicatiestandaard is. Andere formaten worden niet ondersteund.
Het is mogelijk om een Bluetooth-verbinding tot stand te brengen via AT-commando’s om de baudrate en passkey in te stellen; deze parameters worden opgeslagen. De Bluetooth-verbinding schakelt automatisch over naar de doorgeefmodus.
De draadloze seriële Bluetooth-poort wordt geleverd met een gratis verlengkabel.
De module is voorzien van een transparante krimpkous, die stofbestendig en esthetisch is, en biedt een zekere mate van antistatische bescherming.
Afmetingen:3.57 cm x 1.52 cm
Tips:
- TXD:de zender, moet normaal gesproken worden aangesloten op de RXD van een ander apparaat voor communicatie.
- RXD:de ontvanger, moet normaal gesproken worden aangesloten op de TXD van een ander apparaat voor communicatie.
In de verpakking:
- 1 x Draadloze Bluetooth transceiver HC-06
