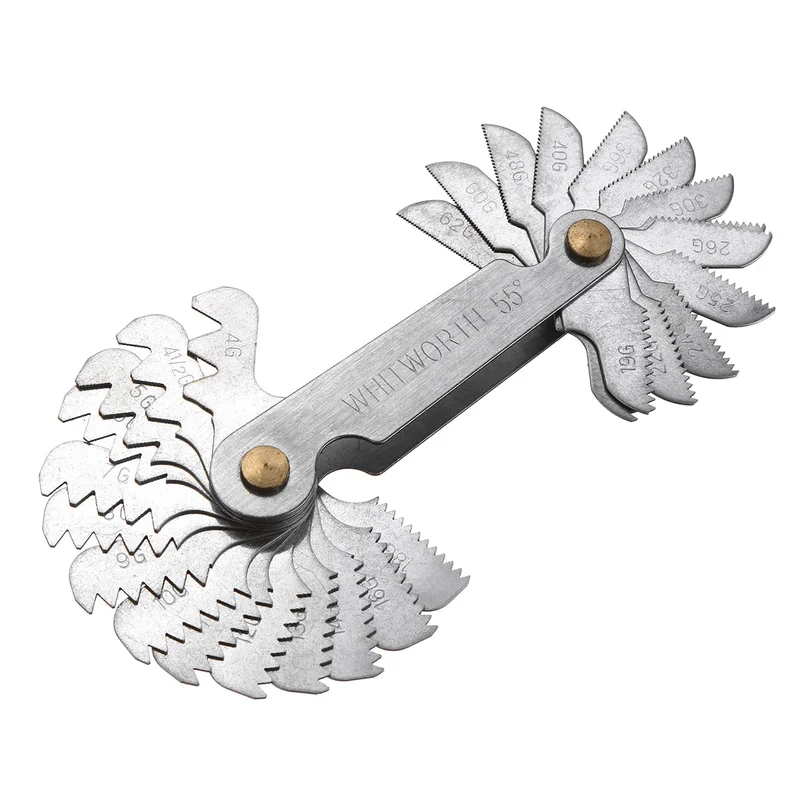

Draadmeetgereedschap met 58 bladen voor metrische en Whitworth schroefdraad-Snelle verzending

Description

Omschrijving:
Dit draadmeetgereedschap is uitgerust met 58 bladen en is geschikt voor het meten van zowel metrische als Whitworth schroefdraad. Het biedt een combinatie van meetmogelijkheden voor verschillende schroefdraadprofielen.

• Combinatiedraadmeter model.
• Speciaal ontworpen voor het meten van schroefdraadpitches.
• Geschikt voor metrische en inch schroefdraadmetingen.
• Kan ook gebruikt worden om de AF-draad per inch te meten.
• Met een draaischakelaar voor eenvoudige aanpassing.
• Gemaakt van roestvrij staal voor extra duurzaamheid.

Specificatie:
Type: draadmeter
Materiaal: roestvrij staal
Kleur: zoals afgebeeld
Bladen: 58 stuks (Metrisch 60 °: 24 stuks, UK 55 °: 28 stuks, VS: 6 stuks)
Afmetingen: ca. 66x11x18 mm

Meetbereik:
Metrisch 60 °: 0,25, 0,3, 0,35, 0,4, 0,45, 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6.0,
Whitworth 55 °: 4G, 4-1/2G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 26G, 28G, 30G, 32G, 36G, 40G, 48G, 60G, 62G
VS: 8, 10, 11, 14, 19, 28

Instructies:
1) Meet de draadkuil pitch:
Plaats de schroefdraadmeter op het gemeten werkstuk en zorg ervoor dat de tanden goed aansluiten. Markeer de gemeten pitch op het model.
2) Meet de tandvormige hoek:
Plaats de schroefdraadmeter en het werkstuk op dezelfde schroefdraad en controleer het contact. Als er geen opening zichtbaar is, is de gemeten draadvorm correct; als er een opening is, is de meting mogelijk niet nauwkeurig.

Pakket inbegrepen:
1 x draadmeter
