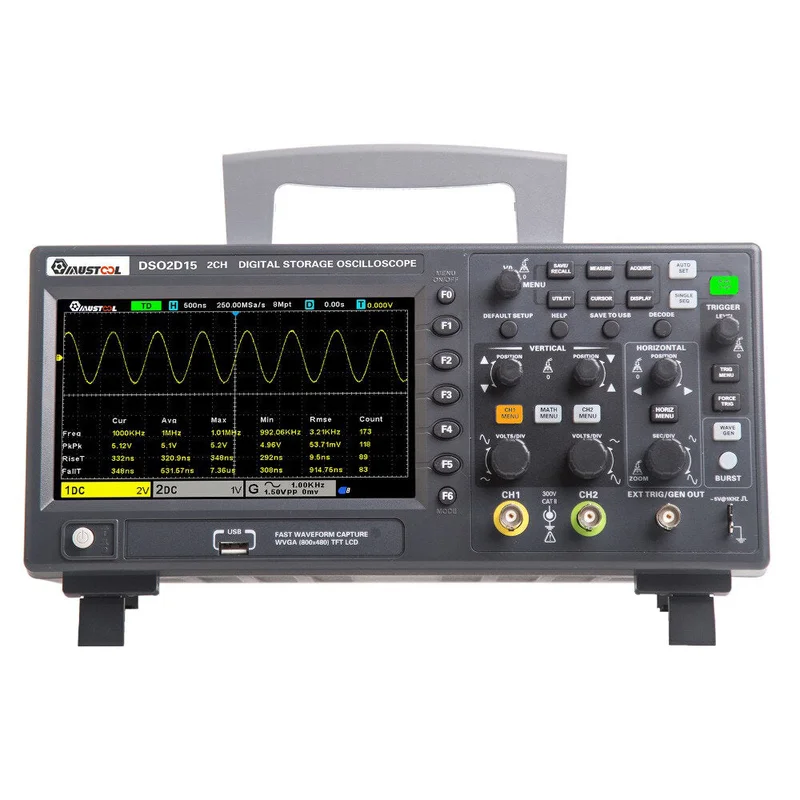

Dual-kanaal digitale opslag oscilloscoop met signaalgenerator 150MHz 1GSa/s-Snelle verzending

Description

Functies:

• 2 kanalen, beide onafhankelijk te bedienen met knoppen;
• 150MHz analoge bandbreedte;
• 1 GSa/s real-time samplefrequentie;
• 8M geheugendiepte;
• Verticaal bereik: 2mV/div tot 10V/div;
• Ingebouwde 1 CH 5MHz golfvormgenerator;
• Verticale resolutie: 8 bit;
• Trigger opties: Edge, Pulsbreedte, Video, Helling, Overtime, Venster, Patroon, Interval, Vertraging, UART, LIN, CAN, SPI, IIC;
• CAN decodering en protocolanalyse: RS232/UART, I2C, SPI, CAN, LIN;
• Opslaan in meerdere dataformaten, zoals instellingen, golfvorm, referentiegolfvorm, CSV, afbeelding;
• 5 bits digitale spanningsmeter en 6 bits hardware frequentie-indicatorfunctie;
• 32 soorten automatische metingen met statistieken, real-time statistieken van max, min, standaardafwijking, etc.;
• 2 sets digitale voltmeters;
• Ondersteunt drempeltesten, vrije metingen binnen het scherm;
• Uitgebreide SCPI afstandsbediening;
• Verschillende externe interfaces: USB Host/Device.

Specificaties:

• Model: DSO2D15
• Kanaal: 2 CH + 1 CH
• Bandbreedte: 150MHz
• Voorbeeldfrequentie: 1GSa/s
• Geheugendiepte: 8M
• AFG: 1CH

Parameters:

Invoer:

• Ingang koppeling: gelijkstroom, AC, GND;
• Ingangsimpedantie: 1MΩ ±2% ‖ 20pF ±3pF;
• Probe attenuatiefactor: 1X, 10X, 100X, 1000X;
• Spanningsklassen: 300V CAT II;
• Maximale invoerspanning: 300VRMS (10X).

Horizontaal:

• Golfvorm interpolatie: (sin x) / x;
• Maximale recordlengte: 8M (enkel kanaal), 4M (twee kanalen);
• Horizontale schaalbereik: 2ns/div tot 100s/div, stappen van 1, 2, 5;
• Tijdbasis modus: Y-T, X-Y, Roll;
• Zero offsets.
