Beschrijving:
Elektronische lineaire schaal encoder voor 2/3 assige CNC-freesmachines met digitale uitlezing
Resolutie: 1μm
Specificaties:
Parameters van de KA300 1μm TTL lineaire schaal/encoder/sensor1. Meetlengte: 0-970mm2. Totale lengte: Meetlengte + 106mm (0-1076mm)3. Aansluiting: DB94. Resolutie: 0.001mm (1μ)5. Ingangsspanning: 5V6. Grating pitch: 0.02mm (50LP/min)7. Kabellengte: 3 meter8. Afmetingen: Ongeveer 22*34mm9. Beschermingsklasse: IP5410. Signaal: TTL
Signaal van de 1μ lineaire optische schaal/encoder/sensor
Pin 2 Zwart 0V
Pin 6 Groen A
Pin 7 Rood 5V
Pin 8 Wit B
Pin 9 Oranje Z
Waarom kiezen voor 1μ lineaire encoders?
Stofdicht, IP54 waterdicht ontwerp
Hoogwaardige lagers, betrouwbaar en duurzaam1. Elimineert positioneringsfouten van machines door thermische uitzetting, vervorming van de aandrijftechniek, speling en meer.2. Hoge snelheid stabiliteit op lange termijn.3. Robuuste constructie en hoge weerstand tegen trillingen.4. Fijnere signaalperioden bieden de hoogste interpolatie nauwkeurigheid.5. Compact, lichtgewicht en eenvoudig te installeren.6. Duurzaam en betrouwbaar—werkt goed, zelfs na vele jaren van gebruik.7. Beschikbare afgedichte of gesloten lineaire de verpakking:

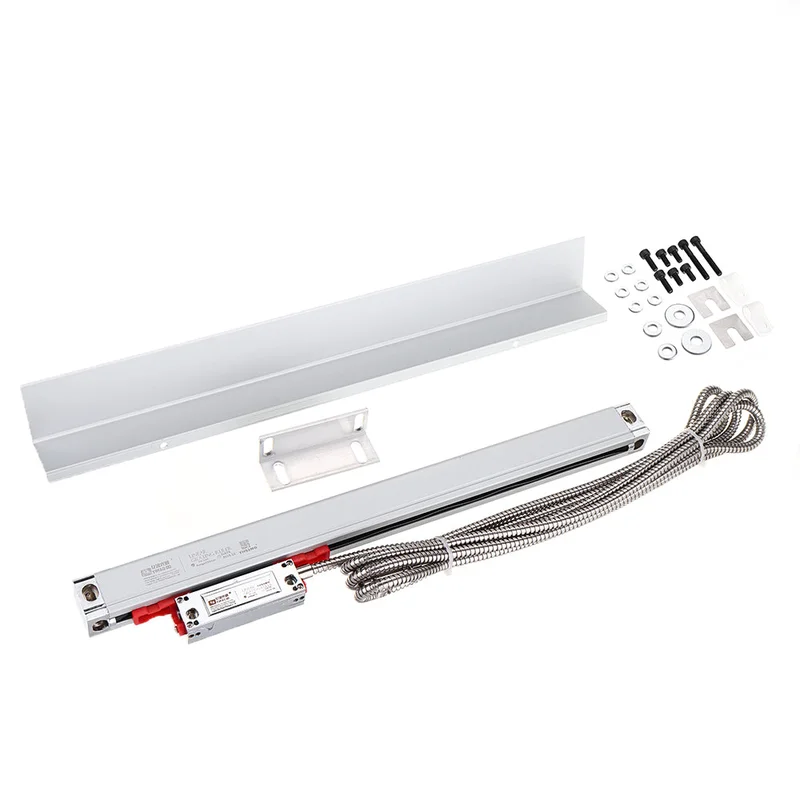

1 x lineaire schaal
1 x L-vormige plaat
1 x Beugel
1 x Zak met schroeven
Meer details:
