Description
Productdetails:
1. Compatibel met PoE modus A (voeding via datapar) en PoE modus B (voeding via reservepaar) en auto MDIX, waardoor zowel rechte als crossover Ethernet-kabels gebruikt kunnen worden.
2. 20-pins footprint met 3.3V, V+ voeding en 15 ESP32 GPIO-pinnen beschikbaar voor jouw toepassingen.
3. Het compacte formaat van 75mm bij 40mm is compatibel met 4 montagegaten voor standaard M2.5 of 4-40 schroeven.
4. Een klein programmeer-/USB-serieel console sub-module is ontwikkeld, zodat de Inter-POE module eenvoudig kan worden geprogrammeerd om aan de behoeften van de gebruiker te voldoen.
Functies:
| Hardware Specificaties | |

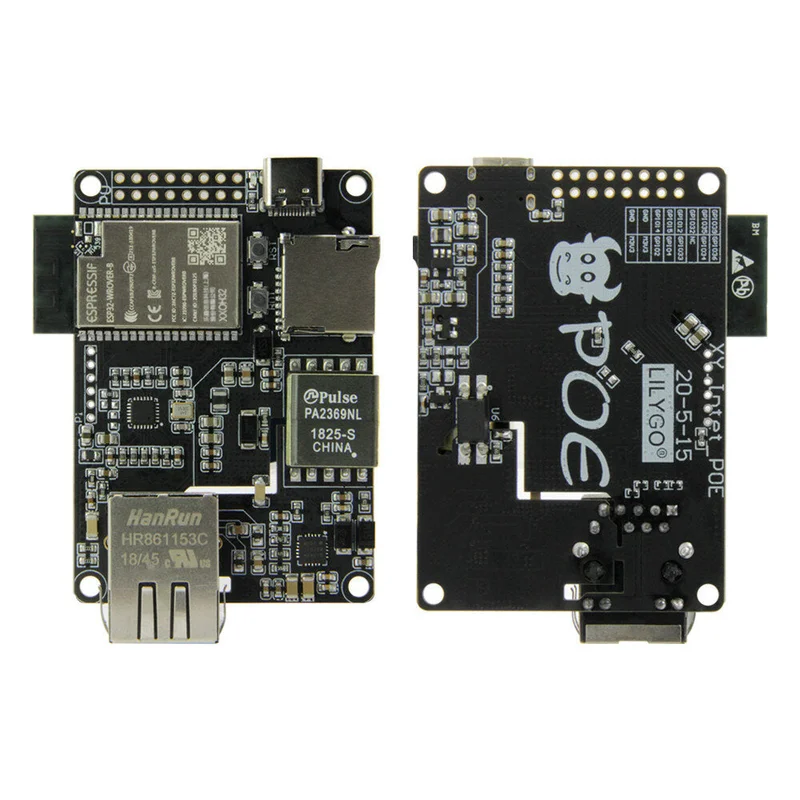

| Chipset | ESPRESSIF-ESP32-WROOM, LAN8720A Ethernet chip, SI3404 stroombeheerchip |
| FLASH | 4MB |
| SRAM | 520 kB SRAM |
| Knop | BOT, Reset |
| Externe apparaten | TF kaartslot, Type-C interface, PA2369NL 1825-S transformator, HR861153C Ethernet-POE interface |
| USB naar TTL | CP2104 |
| Modulaire interface | SD kaart, UART, SPI, I2C, PWM, I2S, ADC |
| On-board klok | 32.768MHz kristaloscillator |
| Werkingstemperatuur | -40 ℃ ~ + 85 ℃ |
| Gewicht | 26.85g |
| Afmetingen | 70 x 52.3 x 17 mm |
| Voedingsspecificaties | |
| Voedingsingang | Type-C USB 5V |
| HR861153C Ethernet-POE interface 50V | |
| Werkspanning | 2.7V-3.6V |
| Maximale uitgangsstroom | Ongeveer 1.2A |
| Laadstroom | 500mA |
| USB | Type-C USB |
| Wi-Fi | |
| Standaard | FCC/CE-RED/IC/TELEC/KCC/SRRC (ESP32 chip) |
| Protocol | 802.11 b/g/n (802.11n, snelheid tot 150Mbps) A-MPDU en A-MSDU polymerisatie, ondersteunt 0.4μS bescherming interval |
| Frequentiebereik | 2.4GHz~2.5GHz (2400M~2483.5M) |
| Zendvermogen | 22dBm |
| Communicatieafstand | 300m |
| Bluetooth | |
| Protocol | Bluetooth v4.2 BR/EDR en BLE-standaard |
| Radiofrequentie | -97dBm gevoeligheid NZIF ontvanger Class-1, Class-2 & Class-3 zender AFH |
| Audiofrequentie | CVSD & SBC audiofrequentie |
| Software specificaties | |
| Wi-Fi modus | Station/SoftAP/SoftAP+Station/P2P |
| Beveiligingsmechanisme | WPA/WPA2/WPA2-Enterprise/WPS |
| Encryptietype | AES/RSA/ECC/SHA |
| Firmware-upgrade | UART download/OTA (Via netwerk/host om firmware te downloaden en te schrijven) |
| Softwareontwikkeling | Ondersteunt cloud server ontwikkeling / SDK voor gebruikers firmware ontwikkeling |
| Netwerkprotocol | IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT |
| Gebruikersconfiguratie | AT + instructieset, cloud server, Android/iOS applicatie |
| Besturingssysteem | FreeRTOS |
Pakket bevat:
1 x T-Internet-POE
1 x Dubbele rij pin
1 x Downloader uitbreidingsbord (optioneel)
Opmerking: De USB-interface heeft alleen een oplaadfunctie, het product heeft een downloader nodig om te programmeren.
