Overzicht:

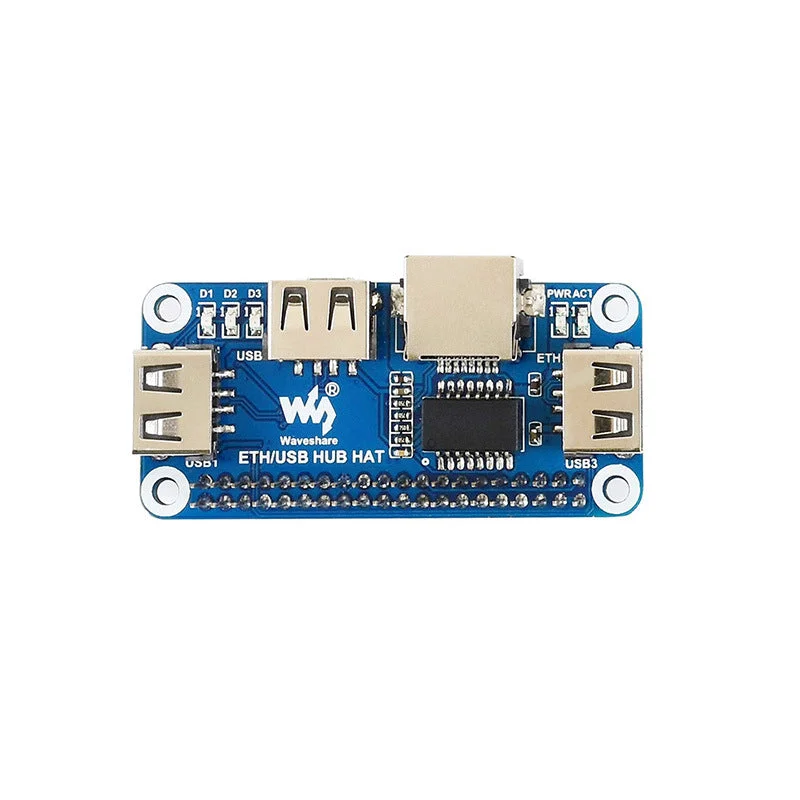

Deze Raspberry Pi-hub HAT biedt extra USB-mogelijkheden voor uw Pi, plus een RJ45 Ethernet-poort, ideaal voor een stabiele bekabelde Ethernet-verbinding.
Het is compatibel met verschillende versies van de Raspberry Pi en het formaat is ontworpen om perfect te passen bij de Zero / Zero W / Zero WH.
Kenmerken:
3x USB-poorten, compatibel met USB 2.0 / 1.1
1x RJ45 10 / 100M-poort, gebaseerd op de RTL8152B Ethernet-chip
Geïntegreerde multi-indicatoren voor het bewaken van de status van voeding, Ethernet en elke USB-poort
Specificaties:
Bedrijfsspanning: 5V
Afmetingen: 65 mm × 30 mm
Afmeting montagegat: 3,0 mm
Hoe te gebruiken:
● Plaats de ETH / USB HUB HAT op de Raspberry Pi. Sluit de USB-interface van de Raspberry Pi aan op de micro-USB-interface van de ETH / USB HUB HAT.
● Sluit de netwerkkabel aan op de RJ45-interface van de ETH / USB HUB HAT.
● Zet de Raspberry Pi aan. De PWR-indicator licht op en de ACT-indicator knippert. U kunt nu de netwerk- en USB-poorten controleren.
● Wanneer USB-apparaten zijn aangesloten op de USB1 ~ USB3-poorten, licht de bijbehorende LED D1-D3 op.
Interfaces:
| SYMBOOL | Beschrijving |
|---|---|
| USB | USB-interface, moet worden aangesloten op de USB-poort van de Raspberry Pi |
| USB1 ~ USB3 | Uitgebreide USB-poorten, kunnen worden aangesloten op externe USB-apparaten |
| ETH |
RJ45-poort, kan worden aangesloten op een bekabeld netwerk |
Opmerking:Dit product bevat het Raspberry Pi-moederbord niet in het schematische diagram; dit moet apart worden aangeschaft.
Pakket inbegrepen:
ETH / USB HUB HAT × 1
Micro USB-aansluiting × 1
USB-kabel type A mannelijke poort naar micro mannelijke poort × 1
RPi koperen pilaarpakket (set van 2 stuks) × 1
